温度控制的精准陷阱：为什么恰到好处的参数反而导致温度失控？

温度控制系统的滞后特性是产生超调的主要根源。从控制信号发出到执行机构响应存在多重延迟：加热元件如加热管、加热丝在断电后因自身热容量会继续释放储存的热量，功率越大、热容量越强的元件惯性越明显；传感器检测点与加热元件表面存在温度梯度，当传感器检测到目标温度时，加热元件表面的更高温度会继续传导至介质；某些控制系统中，继电器控制周期设为6秒，当升温速率达2-3℃/秒时，控制调整会明显滞后于温度变化。

控制参数设置对系统响应特性具有决定性影响。回差设置过小甚至为0℃时，温控表在接近设定值时仍全力加热，累积热量导致温度显著超标；PID控制系统中，比例系数过大或积分时间过短会使系统在接近目标时保持高功率输出；功率调节的滞后性也十分常见，如SCR脱硝系统中电功率调节器开始减载时，加热器出口温度仍会持续上升。

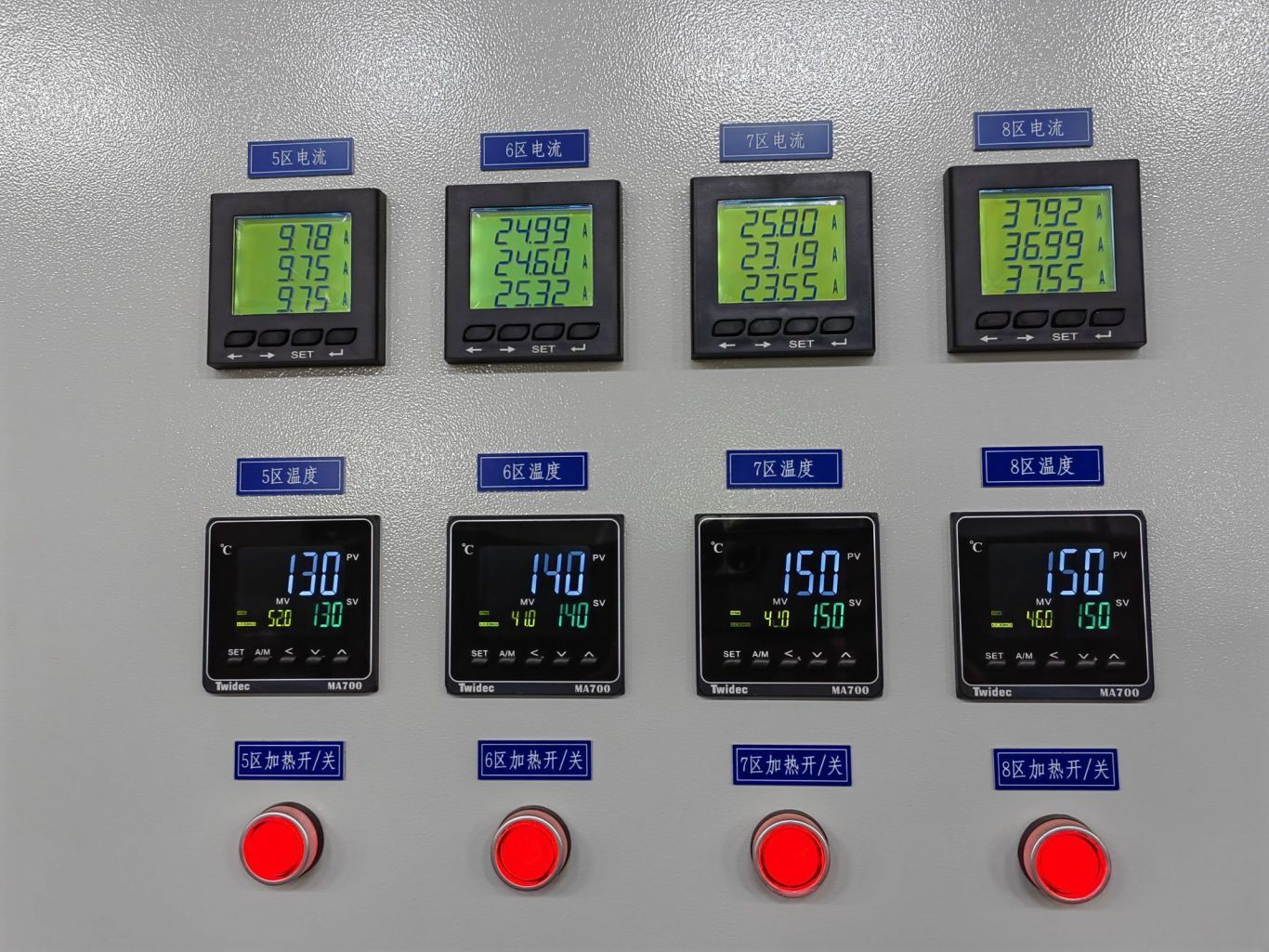

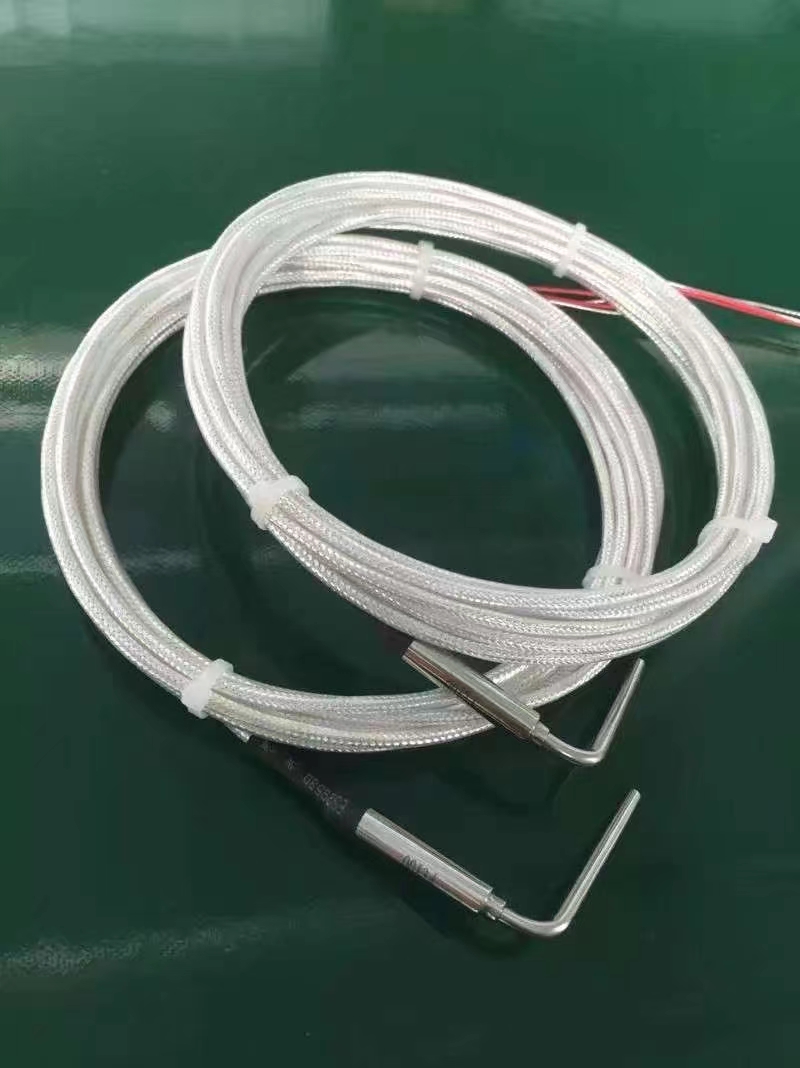

检测环节的性能直接影响控制精度。传感器本身的热响应时间存在差异，铠装热电偶比裸露型响应慢，使用K型铠装热电偶可能导致系统超温误差最大达17℃；安装位置不合理同样会造成检测滞后，当传感器检测到目标温度时，实际温度可能已超出许多。

针对这些成因，可采取多种优化策略。先进控制算法的应用效果显著：模糊PID控制通过引入升温速率因子实时调整策略；专家PID结合大林算法针对大惯性系统可实现调节时间短、超调量为零且精度在±0.5℃内的性能；串级调节与前馈控制将主调节器输出作为副调节器设定值，同时利用温度报警增加前馈控制。

参数整定需要科学方法。根据负载惯性设置2-5℃的回差范围，使系统提前降低功率；适当减小比例系数、延长积分时间，让系统平缓接近目标；对大功率设备采用分段控制，如在95℃时（设定100℃）将功率从100%降至50%，通过慢加热减少热量累积。

硬件配置与安装同样重要。选用快速响应传感器如薄膜铂电阻，将其安装在反映介质真实温度的核心区域；优化温度测点布置，减少额外引入的时滞影响；将加热器内部多个温度测点引入控制系统，供操作人员监视并作为干预参考。

实际应用案例证明了这些方法的有效性。在模温机控制系统中，采用带升温速率因子的分层模糊控制方法，系统实时计算升温速率因子的模糊隶属度，根据升温趋势选择控制策略：速率正常时持续加热；速率过快时随机停止1-2个控制周期；速率较快时设置子目标进行阶段性控制。这种方法能合理协调升温速率，有效抑制超调。

综上所述，温度超调是系统惯性、控制参数和检测滞后共同作用的结果。通过先进算法、参数优化和硬件改进的综合措施，可显著提升控制品质。工程实践中，±2℃内的超调通常属于正常范围，若超调超过10℃或无法稳定，则需系统检查控制参数、传感器安装及设备功率匹配度。优化的温度控制系统应在响应速度与稳定性之间取得最佳平衡，满足特定工艺要求的控制精度。
