你的电力调整器在“假报警”吗？还是内部已烧得通红？

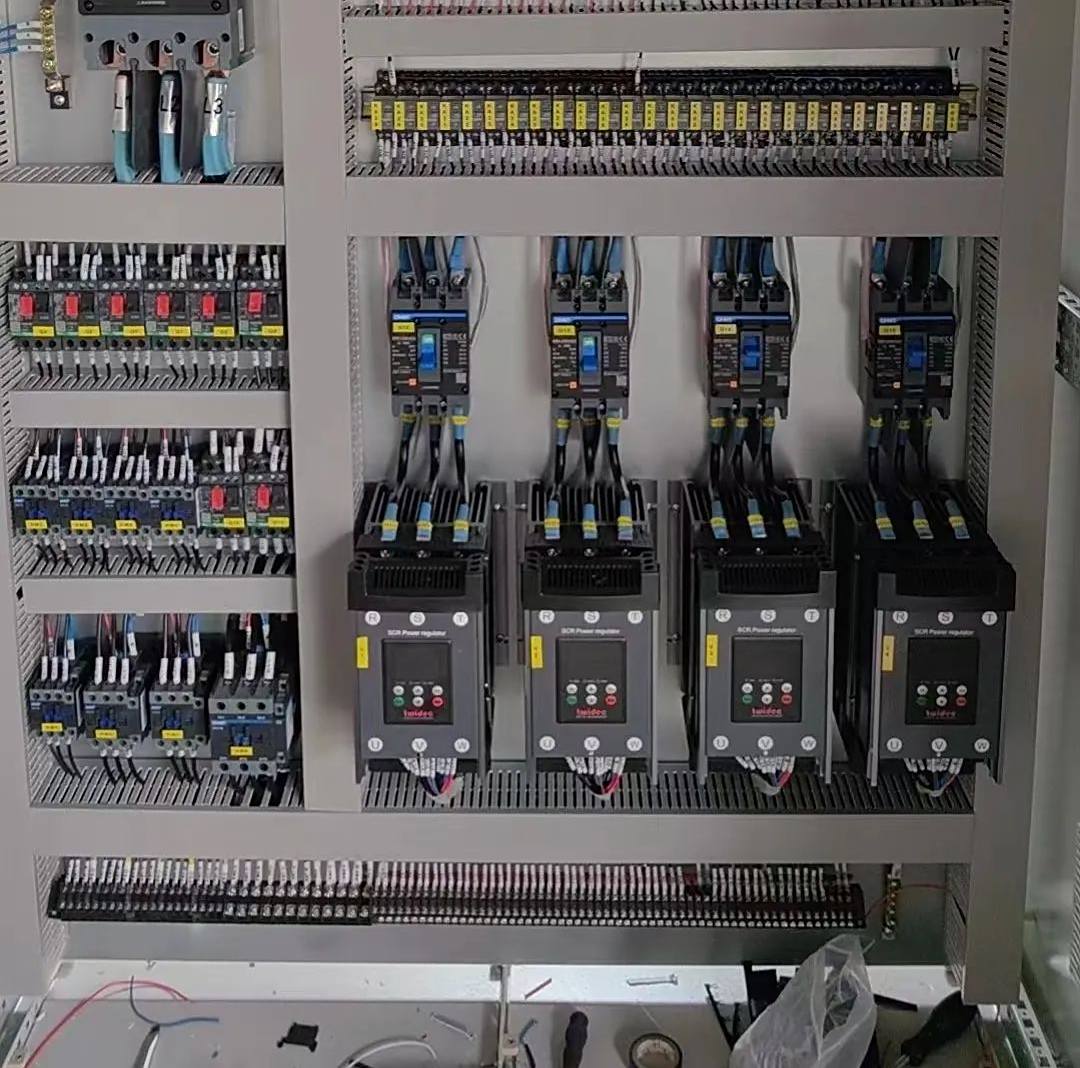

一、实际温度异常：内部关键部件过热未传导至外壳

当装置内部核心元件温度超过安全阈值时，即使外部壳体保持常温状态，仍会触发超温保护机制，主要存在三种情况：

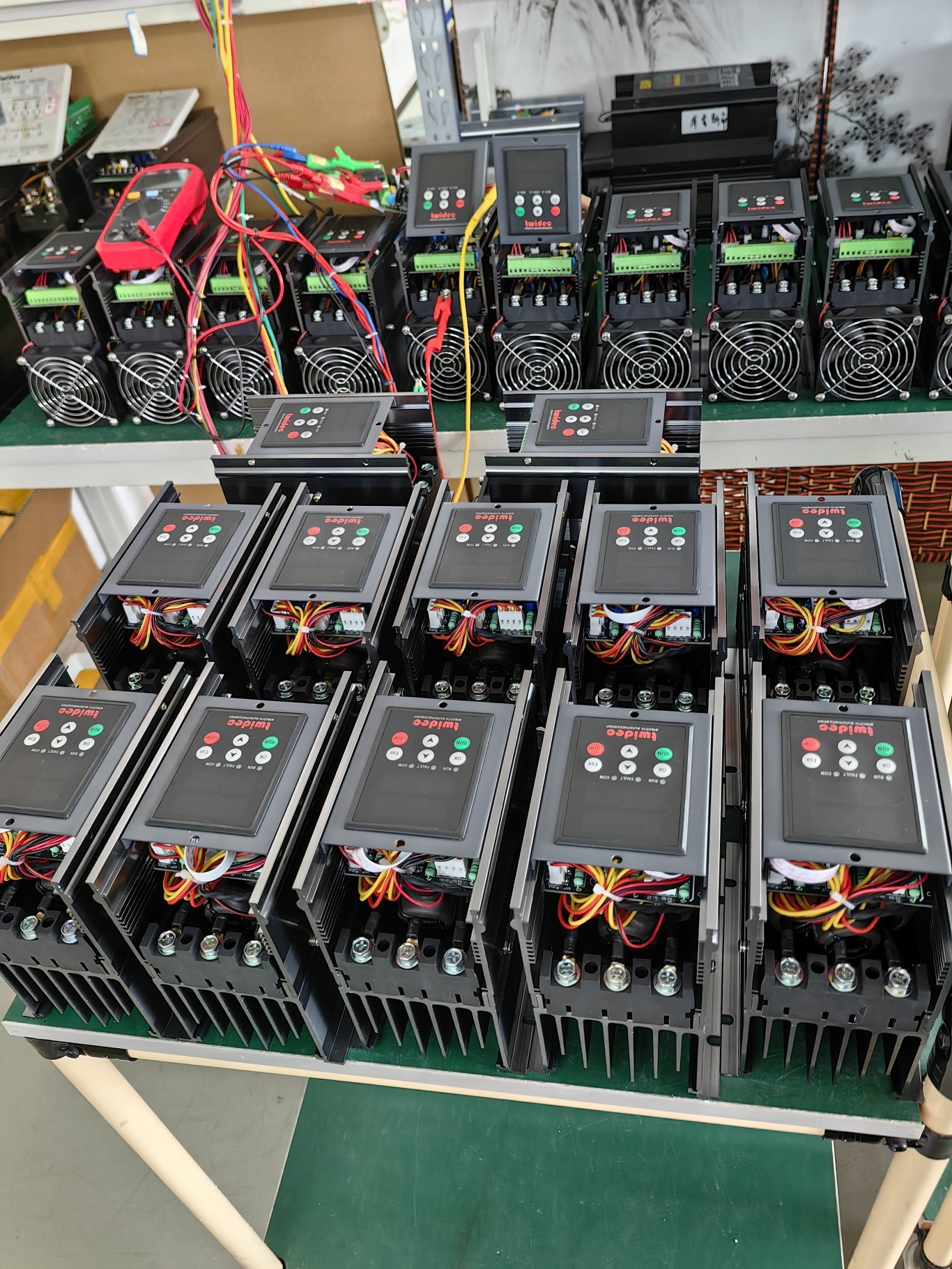

1. 功率半导体器件（晶闸管/IGBT模块）过热
   功率器件作为主要发热源，正常工作温度范围为80-120℃。出现壳体不烫但报警的可能原因包括：
   散热通道异常：独立散热器表面积尘过厚或强制风冷系统停转（如风机轴承故障、供电线路断开），导致元件产生的热量无法有效散出。此时热量积聚在器件周边，未能传递至外壳体；
   过负荷运行：实际负载功率超过装置额定容量，或频繁开关操作引起持续电流冲击，使元件发热量超出散热系统设计能力。这种情况下内部元件温度可能已达130℃以上，而外壳因隔热设计仍保持常温。

2. 控制单元芯片组局部过热
   控制电路板上的核心处理器、驱动集成电路等因下列原因可能导致局部高温：
   电路板积尘影响散热效率；
   相邻大功率元件热辐射影响；
   芯片自身性能劣化。
   这些情况会造成芯片区域温度超过额定工作范围（通常>60℃），但由于热量集中在小范围区域，无法通过外壳有效感知。

3. 风道温度监测系统动作
   部分机型通过监测散热风道内空气温度实现过热保护：
   风道结构被异物阻塞或灰尘积聚导致气流不畅；
   风道内温度传感器检测到气温超过设定阈值（通常55-65℃）；
   而此时外壳因处于外部空气流通环境，表面温度仍维持正常水平。

二、检测系统异常：误报警情况分析

当装置内部实际温度正常时，报警指示灯点亮可能源于检测系统故障，常见类型包括：

1. 温度信号采集模块异常
   采用电阻采样配合比较器电路的检测模块可能出现：
   基准电阻阻值漂移；
   运算放大器特性改变；
   连接器接触不良。
   这些故障会导致系统接收到失真的温度信号，误判为超温状态。

2. 报警输出电路故障
   报警信号生成电路中的元件异常可能引起误动作：
   输出继电器触点粘连；
   驱动晶体管击穿短路；
   滤波电容失效。
   此类故障特征为报警指示灯常亮，但设备运行参数正常，外壳温度无异常。

3. 保护参数设置不当
   温度报警阈值设定过低（如误设为40℃），当设备在正常工况下运行时，实际温度虽未超过设计允许值，但已超出设定阈值引发误报警。这种情况多发生于设备初次调试或参数维护后。

三、故障诊断流程

建议按照以下步骤进行系统化排查：

初级检查（安全优先）：
断开设备电源，等待足够时间确保内部电容完全放电；
开启外壳检查功率器件散热器洁净度，测试冷却风机运转状态；
观察功率器件及控制板有无明显过热痕迹（如颜色变深、鼓包等）。

二级诊断：
使用检测仪表测量温度采集模块输出信号，对照标准参数判断是否异常；
分离采集模块与主控板连接，观察报警指示状态变化以定位故障区段；
检查报警输出电路各元件工作状态。

参数验证：
重新上电后进入参数设置界面；
核对温度报警设定值是否符合设备规格要求；
恢复出厂预设值进行对比测试。

重点提示：绝不能以外壳温度作为判断设备是否过热的依据。超温报警指示装置的核心功能是监测内部关键部件的工作温度，外壳温度正常往往掩盖着内部过热隐患。若持续忽视报警信号，可能导致功率器件永久性损坏，造成更大范围的设备故障。建议发现报警后立即按规程排查，必要时联系专业技术人员进行检修维护。
