热电偶冷端温度补偿方法

返回列表 来源: 发布日期: 2022.02.12


要理解热电偶的温度补偿,应从热电偶的原理入手。现在我们只讨论热电偶闭合回路的总热电势和中间温度规律。前者表明,对于选定的热电偶,当参考端温度恒定时,总热电动势成为测量端温度的单值函数。即一定的热电势对应一定的温度,在热电偶分度表中,参考端的温度为0度。然而,在应用领域中,参考端的温度变化很大,不可能保持在0度不变,这将产生测量误差,这就是热电偶需要温度补偿的原因。在在实际应用中,热电偶的基准端常被称为冷端。

温度传感器3

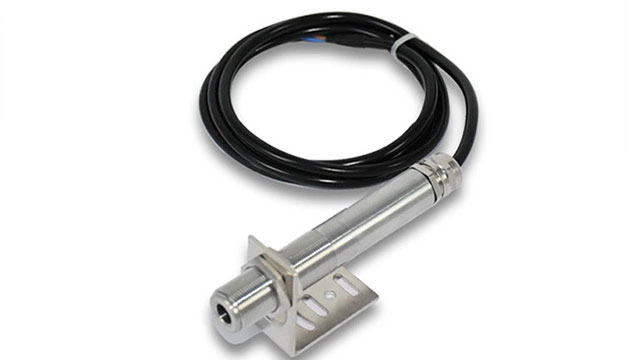

合泉红外线温度传感器

热电偶冷端温度补偿的方法有:

1.冰浴法。常用在实验室,即把参比端温度恒定在0度,但做起来成本高、难度大。

2.冷端温度校正法。通常用于要求较低的场所,即当冷端温度不能恒定在0℃时,需要校正仪表的指示值。这很容易做到,但误差很大。

3.补偿电桥法。它很少单独使用。它利用不平衡电桥产生的电势来补偿热电偶冷端温度变化引起的热电势变化值。补偿电桥有单独产品,也有做在仪表内的。

4.补偿导线法。这是最常用的方法,即延长热电偶,将冷端引至温度稳定的地方(通常是控制室),然后手动调整冷端温度,即将仪器的零点调整到室温,或通过仪器中的电路自动补偿。对于贵金属热电偶,也不可能延伸热电偶。由于价格太高,不可能使用具有类似热电特性的贱金属作为延长线。中间温度规律是补偿线应用的理论基础。补偿线不能自动补偿热电偶冷端的温度变化,只能将热电偶冷端引至温度稳定的地方。补偿应通过手动和仪器进行。因此,补偿线应称为热电偶延长线,以免给人错误的理解。

以上,就是几种热电偶冷端温度补偿的方法,希望能给大家带来帮助。
