铠装热电偶的优点是什么?

返回列表 来源: 发布日期: 2021.01.30

铠装热电偶具有弯曲、耐高压、热响应时间快、经久耐用等优点,作为温度变送器,铠装热电偶通常与显示仪表、记录仪表、电子调节器配套使用。它也可用作装配热电偶。可以直接测量液体、蒸汽、气体介质和固体表面在0~800℃范围内的温度。导线的两端与两个不同的部件焊接成一个回路。直接测温端称为工作端,终端称为冷端,也称为参比端。当工作端和参考端之间存在温差时,回路中会产生热电流。连接显示仪表时,仪表上会显示热电偶产生的热电动势的相对应温度值。热电偶的热电动势随测量端温度的升高而增大。热电动势只与热电偶导体的材料和两端温差有关,与热电电极的长度和直径无关。热电偶是由导体、高绝缘氧化镁和1Cr18Ni9Ti不锈钢保护管组成。热电偶产品主要由接线盒、端子排和铠装热电偶组成,并配有各种安装固定装置。下面合泉小编带大家简单了解一下铠装热电偶的主要优势有哪些。

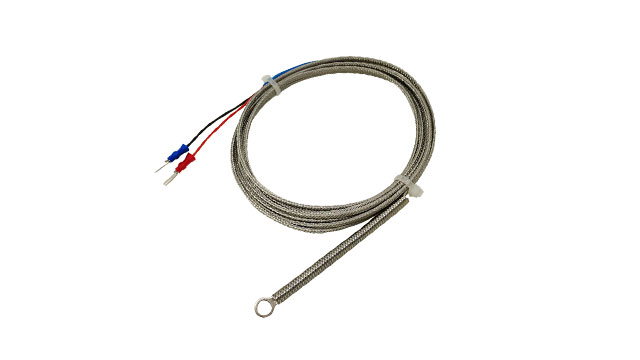

热电偶

(1) 在机械强度允许的情况下,应尽量选用导热系数小、直径小的材料,热电极直径一般为0.2-0.5mm。

(2) 安装时,不得损坏被测表面的温度场和被测物体的几何形状。

(3) 铠装热电偶的测量端与被测仪表有良好的热接触,接触方式良好。焊点中不允许有夹渣和多孔海绵。焊点要小,同时要保证足够的强度。为了提高热电偶测量端的焊接强度,可将热电极的焊接部分稍微展平。

(4) 敷设表面热电偶时,应尽量消除对流的干扰。例如,当被测表面有流动气体破裂时,在条件允许的情况下,最好埋置热电偶。但应注意的是,开槽尺寸应尽可能小。埋置后,被测表面应平整。当被测表面有流动气体且不允许开槽埋设时,可在敷设热电偶后安装翼形保护罩或方形保护罩,以减少对流的干扰。

(5)耐磨热电偶的测量端应尽可能靠近被测表面。对于球形测量端,可以将测量端展平。当被测物体的导热系数很小时,可以使用导热系数好的集热器。

(6) 等温敷设能有效地减小热传导误差。测量端后面的热电电极应沿被测表面至少铺设热电电极直径的50倍。热电电极沿被测表面的绝缘层应薄,材料的导热性应好,以提高被测表面与热电电极之间的导热性。热电电极引出被测表面后,热电电极的绝缘层应较厚且绝缘良好,以减少热电电极对气流的散热。当铂铑热电偶测量回路电阻过大时,可采用厚薄热电电极搭接法。选择厚薄热电电极搭接时,热电特性应尽量一致。
