4-20mA信号控制电力调整器操作指南

4-20mA信号控制电力调整器操作指南

利用4-20mA模拟量信号调控电力调整器输出，遵循“电流信号输入—调整器解析—功率输出”的基本流程。实现精确控制需确保接线准确、参数匹配及有效抗干扰。

一、信号与功率对应逻辑
4-20mA信号与调整器输出功率默认呈线性关系：4mA对应0%功率，20mA对应100%功率，中间值按比例换算。部分设备支持对应区间自定义，需按需设置。

二、设备确认与接线

1. 设备验证

• 确认电力调整器具备4-20mA模拟量输入端口（标识常为AI+/AI-）。

• 若设备仅支持0-10V电压信号，需通过内部参数切换为电流模式或增加信号转换模块。

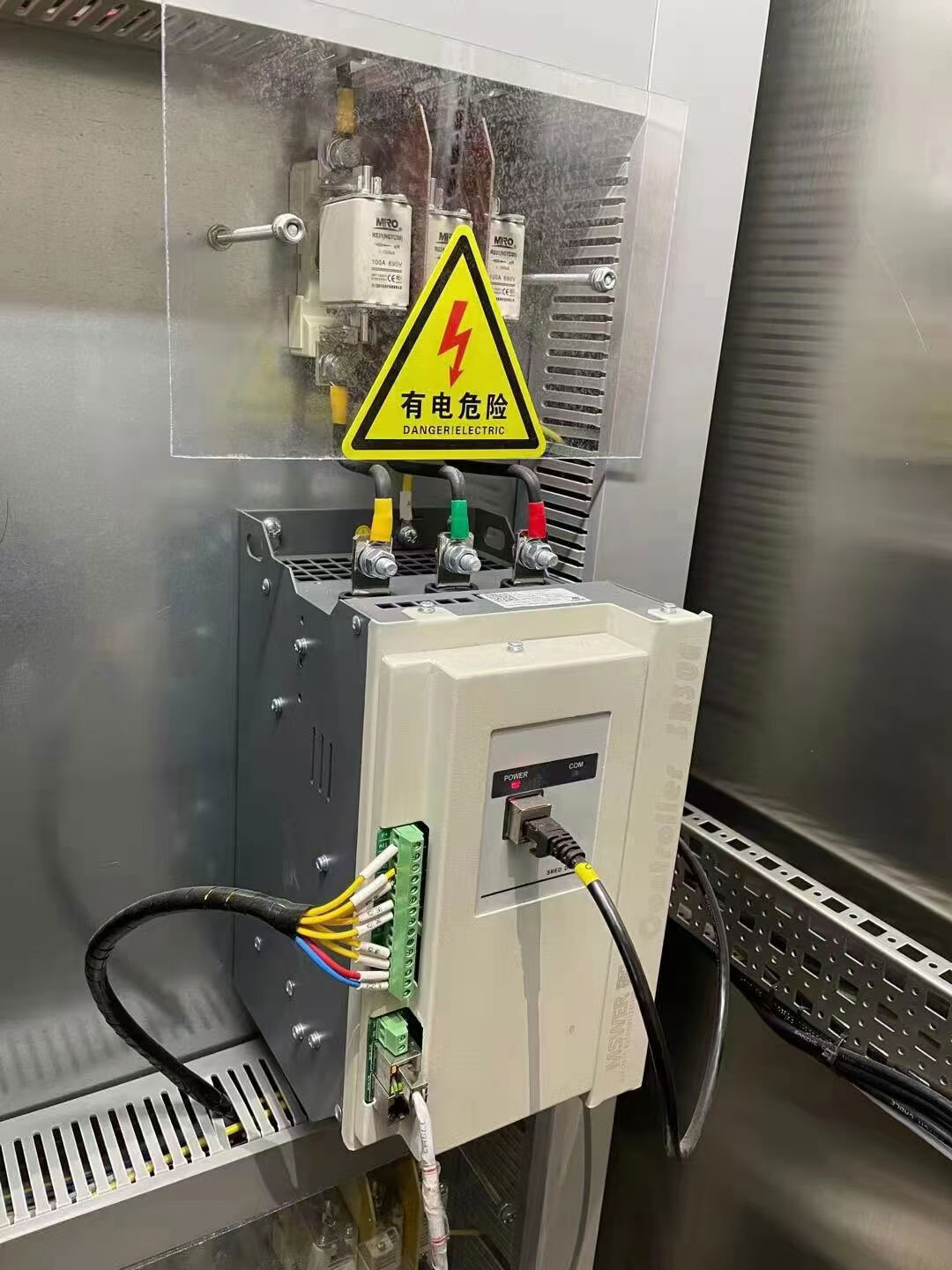

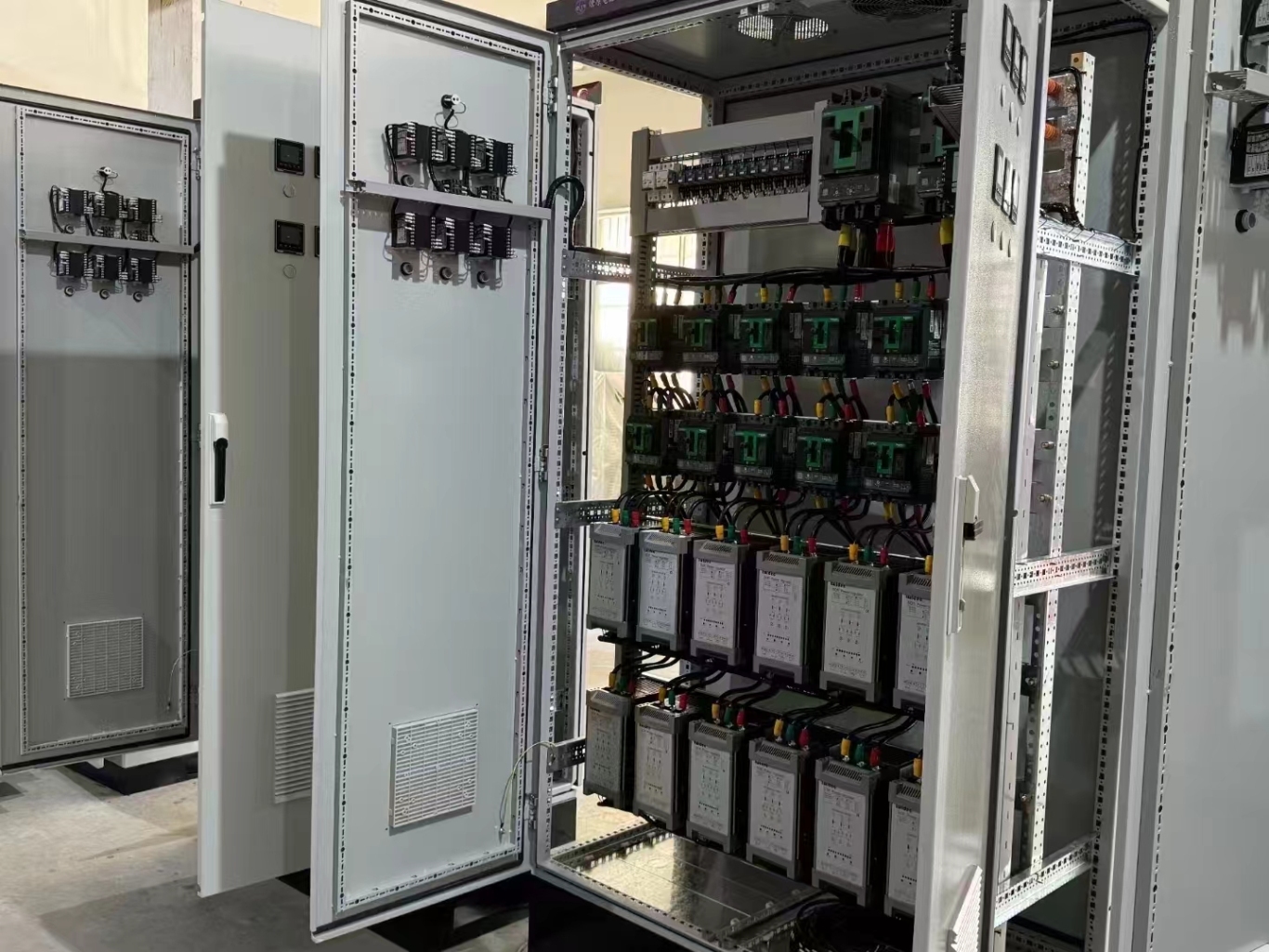

2. 接线要点

• 采用屏蔽电缆（如RVVP 2×0.75mm²），信号源输出正（OUT+）接调整器AI+，输出负（OUT-）接AI-，严防反接。

• 屏蔽层单端接地（信号源端），调整器端悬空，避免地环流干扰。

• 信号线应与强电线路保持10cm以上间距，交叉时垂直布线。

三、参数配置

1. 设定调整器控制模式为“模拟量控制”（Analog Control）。

2. 信号类型选择“4-20mA”，排除0-10V电压模式干扰。

3. 必要时进行信号校准：4mA时校准零点（0%功率），20mA时校准满量程（100%功率）。

四、调试验证

• 输出4mA信号，确认调整器功率显示0%，负载无工作。

• 输出12mA信号，检查功率是否稳定于50%，测量负载电流验证。

• 输出20mA信号，核实100%功率输出无异常。

• 固定信号测试稳定性，若功率波动＞±1%，排查屏蔽接地或强电干扰。

五、常见故障处理

• 无输出：检查控制模式、信号极性及设备运行状态。

• 非线性：复核信号校准及源信号精度。

• 信号波动：查验屏蔽层接地、强电隔离及信号源稳定性。

成功实现4-20mA信号控制电力调整器的核心在于规范接线、正确设置参数及落实抗干扰措施。遵循上述步骤可保障系统稳定运行，满足精密控温等工业场景需求。
