pt100热电阻采用三线式接法的原因

返回列表 来源: 发布日期: 2020.12.08


PT100热电阻采用三线连接方式。采用三线制,可消除由于连接线电阻引起的测量误差。这是因为用于测量热电阻的电路通常是不平衡电桥。作为桥臂电阻,连接线(从热电阻到中控室)也成为桥臂电阻的一部分。这部分热电阻阻值是未知的,并随环境温度而变化,从而导致测量误差。采用三线制,一根线接在电桥的电源端,另两根线接在热电阻所在的桥臂及其相邻的桥臂上,以消除由线电阻引起的测量误差。工业上一般采用三线制连接方式。

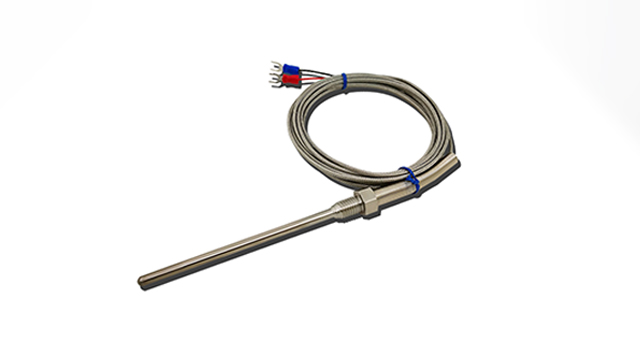

热电阻

PT100热电阻温度传感器采用三线制连接方式的原因如下:

Pt100热电阻温度传感器0℃时电阻值为100Ω,电阻变化率为0.3851Ω/℃。由于引线电阻小、灵敏度高,其电阻值不容忽视。采用三线制连接方法可以消除引线电阻引起的测量误差。来自PT100热电阻的三根导线的横截面积和长度相同(即R1=R2=R3)。测量铂电阻的电路一般是不平衡电桥,铂电阻(rpt100)是桥臂电阻的电桥之一,将一根导线(R1)连接到电桥的电源端,另两根(R2,R3)分别连接到铂电阻所在的桥臂及其相邻的桥臂。这样,两个桥臂引入相同电阻值的引线电阻,电桥处于平衡状态。引线电阻的变化对测量结果没有影响。

Twidec合泉热电阻,热电偶全采用德国进口芯片、进口一级温度导线,台湾的技术工艺,精密的检测设备,可代替进口德国、日本、瑞士品牌,规格齐全、同时可以非标定制,为用户提专定制方案和技术解决方案。咨询热线:400-013-3413!
