铠装热电偶测量误差和注意事项

返回列表 来源: 发布日期: 2020.12.18

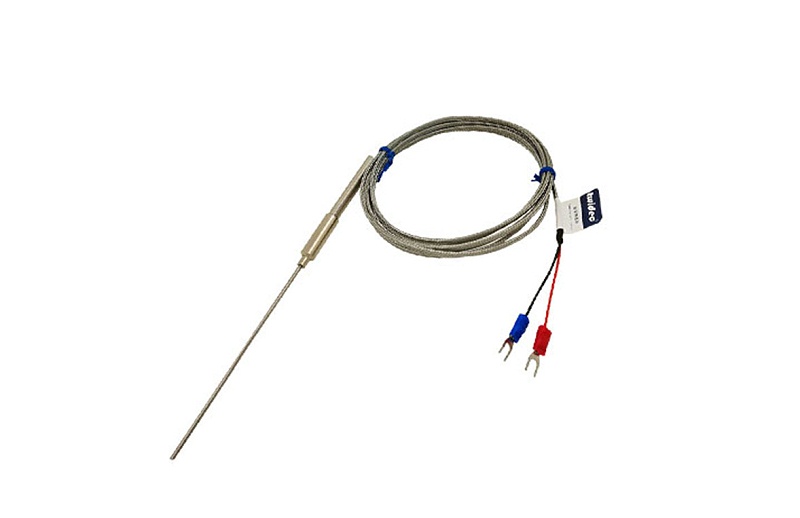

在现有的温度测量系统中,最常用的温度传感器——铠装热电偶,由于其结构简单,常被误认为接上热电偶的两根线就可以了,事实并非如此。虽然热电偶结构简单,但在使用中仍存在许多问题。例如,安装或使用不当会造成较大的测量误差。即使经检定合格的热电偶,在使用中也会因操作不当而不合格。在渗碳等还原性气氛中,如不注意,K型热电偶会因选择性氧化而超差。为了提高测量精度,减少测量误差,延长热电偶使用寿命,要求使用者不仅应具备仪表方面的操作技能,而且还应具有物理、化学及材料等多方面知识。下面合泉小编将详细地介绍热电偶的测量误差及其注意事项。铠装热电偶

1、铠装热电偶丝不均质影响

(1)热电偶材质本身不均质

热电偶在计量室检定时,按规程要求,插入检定炉内的深度只有300mm。因此每支热电偶的检定结果,确切的说只能体现或主要体现出从测量端开始300mm长偶丝的热电行为,然而,当热电偶的长度较长时,则大部分偶丝处于高温区,如果热电偶丝是均质的,那么依据均质回路定则,测量结果与长度无关。然而,热电偶丝并非均质,尤其是廉金属热电偶丝其均质性较差,又处于具有温度梯度的场合,那么其局部将产生热电动势,该电动势称为寄生电势。由寄生电势引起的误差称为不均质误差。

在现有的贵金属、廉金属热电偶检定规程中,对热电偶的不均质尚未作出规定,只有在热电偶丝材标准中,对热电偶丝的不均匀性有一定要求。对廉金属热电偶采用首尾检定法求出不均匀热电动势。正规热电偶丝材生产厂,均按国家标准要求,生产出不均匀热电动势符合要求的产品。

(2)热电偶丝经使用后产生的不均质

对于新制的热电偶,即使是不均匀热电动势能满足要求,但是,反复加工、弯曲致使热电偶产生加工畸变,也将失去均质性,而且使用中热电偶长期处于高温下也会因偶丝的劣化而引起热电动势变化,例如:插入工业炉中的热电偶,将沿偶丝长度方向发生劣化,并随温度增高,劣化增强,当劣化的部分处于具有温度梯度的场所,也将产生寄生电动势叠加在总热电动势中而出现测量误差。

小编在实践中发现有的热电偶经计量部门检定合格的产品(多为廉金属热电偶)到现场使用时却不合格。再返回到计量部门检定仍然合格,其中主要原因就是偶丝不均质引起的。生产热电偶的技术人员都切身体会到,热电偶的不合格率也随其长度的增加而增加。皆是受热电偶丝材不均质的影响。总之,由不均质即寄生电动势引起的误差,取决于热电偶丝自身的不均质程度及温度梯度的大小,对其定量极其困难。

2、铠装热电偶的分流误差

某集团渗碳炉用铠装热电偶,仅使用一周就不准了。为探讨原因,我们曾到现场考察,但未发现在现有的测温系统中,最常用的温度传感器—铠装热电偶,因其结构简单,往往被误认为“热电偶两根线,接上就完事”,其实并非如此。热电偶的结构虽然简单,但在使用中仍然会出现各种问题。例如:安装或使用方法不当,将会引起较大的测量误差,甚至检定合格的热电偶也会因操作不当,在使用时不合格,在渗碳等还原性气氛中,如果不注意,K型热电偶也会因选择性氧化而超差。

以上就是铠装热电偶的测量误差和注意事项,如果您有任何关于温度传感器的疑问,欢迎拨打合泉咨询热线:400-013-3413!
