加热功率调节中的常见误区：电力调节器究竟如何影响温度？

在各类加热设备投入使用前，调试人员往往急于找到“调节温度”的入口。一个容易被忽略的事实是：电力调节器本身并不判断温度高低，它的任务更像是执行指令。如果把温控系统比作一个人，温控仪是大脑，温度传感器是皮肤，电力调节器则是手——负责调整加热力度，但决定“该多热还是多冷”的，并非这只手。

一、温度调节并非由单一环节决定

完整的加热闭环中，各环节分工明确：

• 传感器（热电偶或热电阻）负责测量当前温度，并将信号传回；

• 温控器或PLC根据设定值与实际值的偏差，计算出需要的加热比例；

• 电力调整器接收这个计算结果（通常以电信号形式），并据此改变主回路输出的电能；

• 加热元件将电能转化为热量，影响炉内或物料温度。

举例来说，假设设备目标为250℃，当前只有100℃。温控器判断温差较大，会给出高幅值控制信号，电力调整器随之将输出开度拉高，加热功率上升。当温度接近250℃时，信号回落，输出收窄，温度逐渐平稳下来。

这意味着，若想改变加热温度，不能只盯着电力调整器上的参数，而应从整个信号链入手排查和设定。

二、信号类型与输入端的匹配是前提

电力调整器常见的控制信号包括：0–10V电压、1–5V电压、4–20mA电流、电位器阻值调节、干接点开关信号，以及数字通讯指令。不同设备配接方式各异，必须确保上游输出与下游输入类型一致。

举例而言，假如温控器输出的是4–20mA电流信号，而电力调整器当前设定为电压输入模式，那么即使温控器满幅输出，调整器也可能仅工作在极小范围甚至无响应。类似地，若采用电位器手动给定，需确认接入的阻值范围和接线方式是否正确，以避免给定信号漂移或非线性。

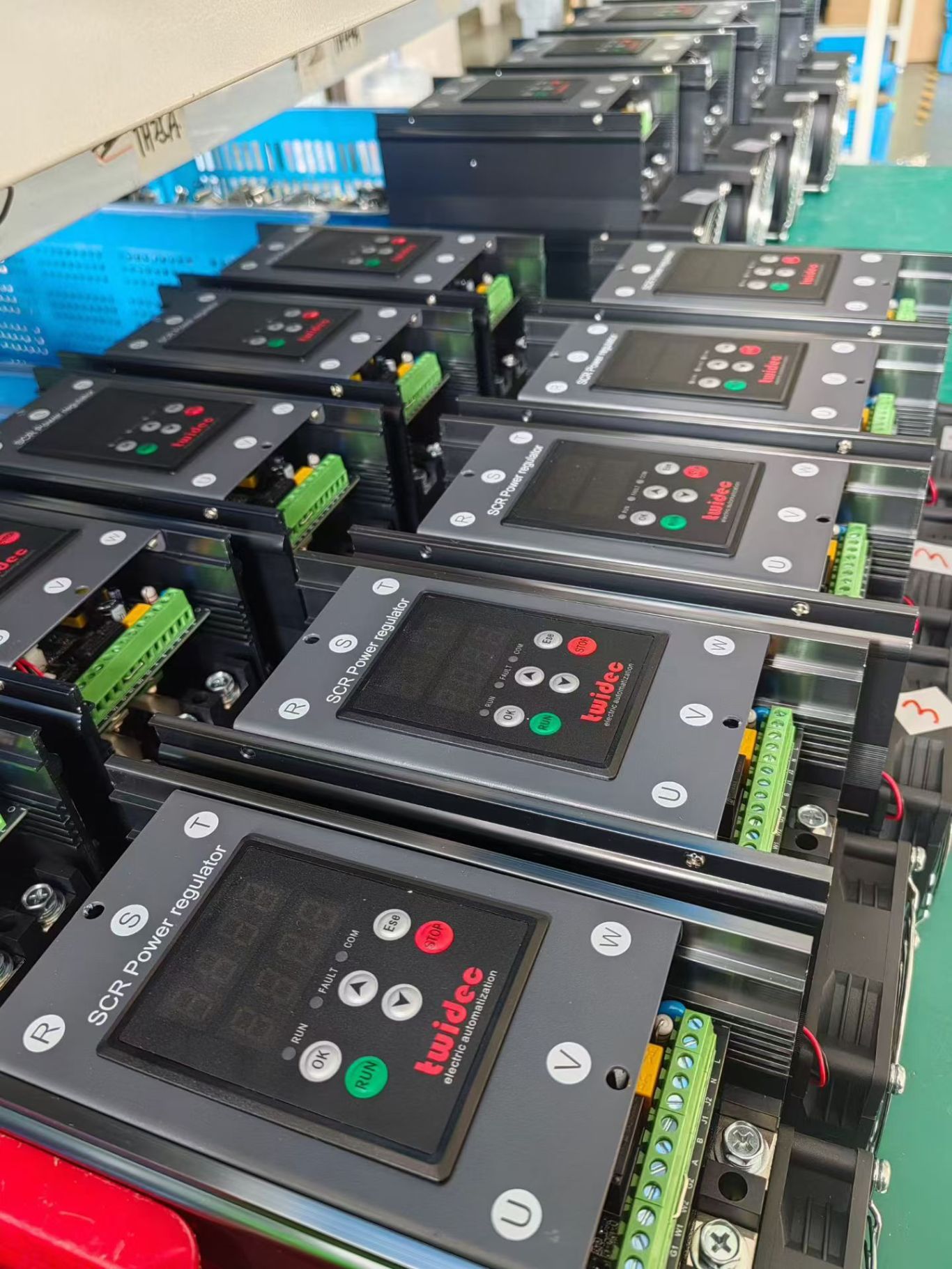

还需留意“使能”或“运行”端子。有些设备即便收到正确模拟量，若启动条件未被满足（如外部联锁未闭合），主回路依然不会导通。接线完成后，应先验证信号端子的电压或电流数值，再观察电力调整器的状态指示灯或显示面板，以此确认信号通道畅通。

三、信号值与输出功率并非始终线性对应

多数情况下，控制信号增大，输出也随之增大，但两者的比例关系取决于电力调整器内部采用的调节方式：

• 移相控制：通过改变每半周波的导通角来调节输出电压，此时电压和电流随导通角变化呈非线性关系；

• 过零触发（调功）：通过控制固定时间周期内导通波形的数量来调节平均功率，输出功率与导通占空比基本呈线性。

同样是接收50%的控制信号，不同模式下负载两端获得的电压波形和有效值存在明显差异。因此在判断加热强度时，不宜仅凭控制百分比下结论，更可靠的做法是观察负载电流实测值、功率读数以及温度变化速率三者之间的对应关系。

另外，若负载阻值随温度变化较大（如冷态电阻远低于热态），则在冷启动时即使控制信号很低，瞬时电流也可能偏高。对此，应关注电力调整器是否具备自动限流功能，并在参数设置中留有适当余地。

四、设定温度靠温控器，而非电力调整器本身

操作人员通常只需在温控仪上修改目标值，电力调整器会随信号自动适应输出。若希望控制升温速率，可在温控器或PLC中设置程序升温曲线。例如，某些材料需以每小时50℃的速率爬升到设定点，则可将多段斜坡和保温段编入程序，避免高温冲击。

若设备存在明显过冲，常见处理方式包括：降低输出上限、调整PID参数中的积分时间和微分时间，或改用自整定功能获取更合理的控制系数。但PID调整应基于设备热惯性数据，随意更改可能导致振荡加剧。调试初期，建议先用保守参数运行，记录温度曲线后再逐次优化。

五、输出上限与负载能力应协调统一

电力调整器通常允许用户设定最大输出百分比或电流限幅值。这一参数并非越大越好。若上限过低，设备可能长时间达不到设定温度；若上限过高，不仅容易引起过冲，还可能使加热元件承受过大热负荷，缩短寿命。

合理的上限值取决于加热器额定功率、炉膛容积、保温层性能、散热条件以及所需升温时间。调试时可从额定功率的70%–80%开始试运行，观察升温曲线与电流变化，再结合工艺要求做小幅调整。切忌为追求速度而取消所有保护限幅，否则可能引发超温或设备故障。

六、负载特性差异影响实际加热效果

不同加热材料表现出来的电气特性并不相同：

• 金属电热管或镍铬丝：阻值随温度变化相对缓慢，属于常规阻性负载；

• 硅碳棒或二硅化钼发热体：冷态阻值显著低于热态，启动电流可能达到额定电流的数倍；

• 红外灯管或变压器耦合负载：涉及感性分量，对电压波形和频率有一定要求。

对于启动电流较大的负载，电力调整器若具备软启动功能，可将启动时间设置为数秒至数十秒，限制尖峰电流。对于阻值老化的发热体，宜采用恒流或恒功率控制模式，以补偿电阻漂移带来的功率变化。但具体采用何种反馈模式，应依照设备说明书和负载类型选定，不可盲目套用。

七、单相与三相系统需区别对待

小功率烘箱或局部加热常采用单相供电，结构简洁，调试侧重单路电流和电压是否匹配即可。工业级电炉则多为三相供电，此时需关注：

• 各相电流是否基本平衡；

• 各区域温度是否存在明显偏差；

• 某一相熔断器或接触器是否断开。

若某相加热元件损坏或接线松动，三相功率失衡，温控器虽显示总输出正常，但炉膛内温度场可能不均，局部无法达标。因此，三相系统中不仅应观察总输出百分比，还需定期记录各相电流值，并在温度异常时优先排查负载回路完整性。

八、输出很高但温度不升，问题未必在控制端

当电力调整器已接近满输出，而温度持续偏低，应从以下几个方面排查：

1. 加热元件老化或损坏：部分元件已断路或阻值大幅增加，实际功率远低于额定值；

2. 供电电压不足：输入电压低于设备额定值，导致最大输出功率受限；

3. 保温层破损或炉门泄漏：热量散失严重，升温速度低于散热速度；

4. 传感器位置不当：传感器靠近炉门或冷风入口，测得温度偏低，误导温控器持续满输出；

5. 限流或过载保护动作：电力调整器内部因电流过大进入限流状态，输出被强制压低。

针对以上情况，应分别通过电压测量、元件电阻检测、热成像巡检和传感器位置评估来锁定原因，而不是单纯增加输出设定。

九、过冲现象往往源于热量惯性

温度超过设定值后缓慢回落，这是典型的热过冲现象。原因在于当温控器命令停止加热时，发热体及炉壁储存的余热仍会继续向炉内释放。对于厚重炉衬或大功率设备，这种惯性尤为明显。

缓解过冲可尝试以下措施：

• 降低最大输出限幅，使接近设定点时功率平缓下降；

• 适当增强微分作用，使系统对温度变化速率更敏感；

• 改用分段升温策略，在目标温度前设置保温平台，让炉体蓄热逐步平衡；

• 调整传感器插入深度，使其更能代表物料区域真实温度。

需注意，每次修改参数后应观察至少一个完整升温周期，避免因偶发性波动频繁调整导致控制紊乱。

十、散热条件与保护参数不可忽视

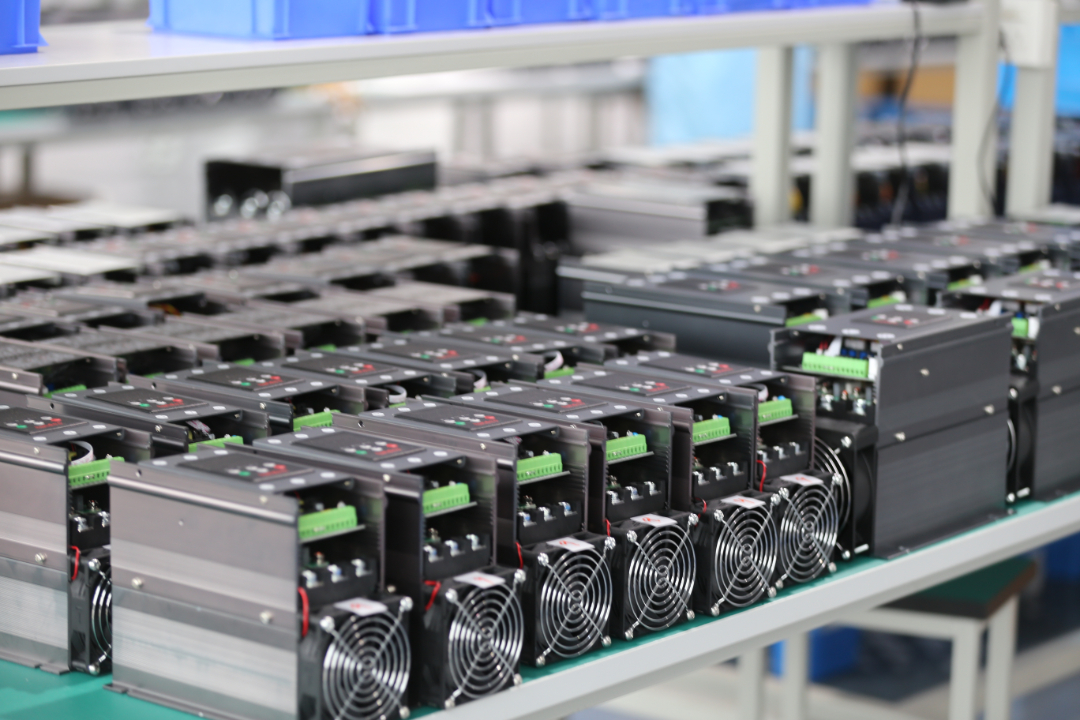

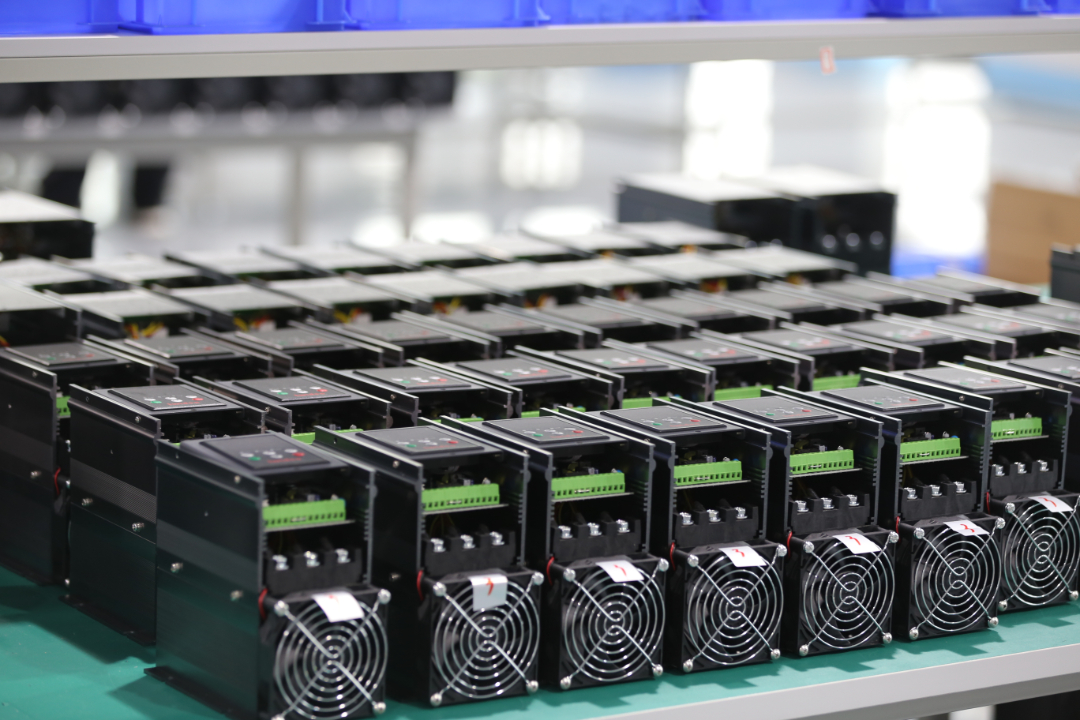

电力调整器在工作时自身会产生损耗发热，若控制柜通风不良、风扇卡死或散热片积灰，内部温度升高到阈值后会触发过热保护，自动减小输出或切断主回路。因此，日常巡检时不仅要看加热负载状态，还应检查调整器本体温度、风扇运转声和报警代码。

保护参数的设置应兼顾安全与实用性。过流值不宜设得过低，否则正常工况下频繁跳断；也不宜过高而失去保护意义。缺相检测、负载断线检测等功能应根据实际接线情况启用，避免误报或漏报。

十一、常规调试步骤建议

对于一套新安装或改造后的加热系统，建议按以下顺序逐步推进：

1. 检查传感器型号与温控器输入类型是否一致，并用万用表或信号发生器验证测量回路是否正常；

2. 设定温控器目标值为较低温度（如额定温度的50%），观察控制信号输出范围是否与电力调整器输入量程匹配；

3. 设置输出上限为保守值，开启软启动功能，首次通电观察电流冲击是否在允许范围内；

4. 记录升温曲线，标记各时间点对应的输出百分比和电流值；

5. 在温度稳定后评估稳态偏差和波动幅度，据此微调PID参数或输出限幅；

6. 若采用多段程序控温，按工艺曲线逐段验证，并保存优化后的参数组。

若升温速度达标但波动大，优先排查传感器响应速度和PID参数；若输出受限导致升温慢，优先核实负载功率和供电能力；若局部温度差异显著，重点检查三相平衡和炉内循环风扇状态。

加热温度的精细调节，依赖于传感器、控制器、执行器与负载之间的紧密配合。电力调整器作为执行环节，其价值在于准确响应信号并稳定输出功率，但它既不能独立设定温度，也无法补偿负载选型或保温设计的不足。

现场调试时应建立系统性思维：从信号匹配、参数限幅、负载特性到散热保护，逐层验证。温度稳定与否，最终取决于整个链条中最薄弱的环节。只有各个环节协同一致，电力调整器才能发挥其应有的调节作用，使设备在不同工况下都能保持可靠、精准的加热表现。
