合泉助力玻璃行业调功器项目

返回列表 来源: 发布日期: 2021.03.22

本项目是广东某玻璃厂电力调整器的应用。采用合泉25台三相调功器。本项目主要目的是在新生产线对25个锡槽区进行加热。负载为硅碳棒,纯电阻。本项目中,客户需要电力调整器与第三方DCS系统进行计算机通信,需要控制输出和信号反馈功能。经过多方查询,合泉工程师选择以太网可编程控制器,该控制器具有16个模拟通道,输入0-20ma AI,输出0-20mA、以太网和485通信功能。

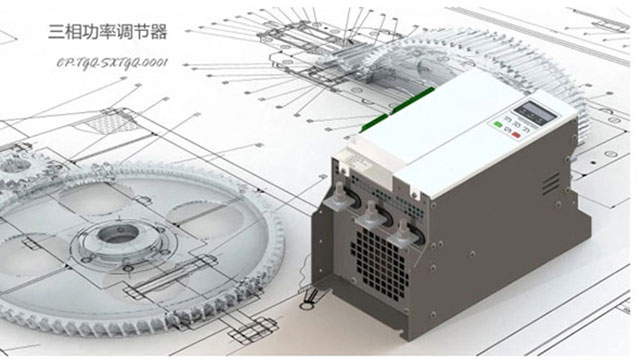

三相电力调整器

三相电力调整器

用法如下:把调功器的4—20MA输入IN端接到以太网可编程控制器的AO上,把调功器的反馈输出4—20MA接到以太网可编程控制器的AI上。这样可以使DCS通过给PLC读写数据,数据通过PLC的转化,把数字量信号转化为4—20MA的模拟量信号,输入到调功器的输入端。调功器的调整功率4-20MA输出可以通过以太网可编程控制器的AI转化成数字量信号通过以太网上传给上位机。

调功器的可控硅采用的是可控硅模块,功率在300KVA—550KVA。

第三方的组态软件是英国欧陆的LINtools的一个DCS系统,该DCS系统软件可以与标准的modbus-rtu进行通讯。调功柜中等距离安装3个 PLC,用普通网线50米左右把3个PLC连接到交换机上,成功通讯。

由于是电磁强干扰场合,以防在动力设备启动瞬间有强的电磁电压干扰或谐波电压损坏PLC电源部分,特在PLC的220V电源输入端加装63W的小型220V隔离变压器。

合泉仪表电力调整器主要分为单相电力调整器和三相电力调整器,本项目选用的是SH系列的三相调整器,这款电力调整器从30A到1000A均有现货,1200~3000A均可定制,该产品采用进口CUP,线性精度高,稳定性好,从普通经济款到高端恒流、恒压、限流、通讯功能都可选配,领先的技术实力,可支持以太网通讯、真有校值 、直流输出 ,除了玻璃行业还可应用于各类加热设备、电炉设备、楼宇空调、工程项目等。
