固态继电器烧坏有哪些原因呢?

返回列表 来源: 发布日期: 2021.01.03

 固态继电器(Solid State Relay,缩写SSR),是由微电子电路,分立电子器件,电力电子功率器件组成的无触点开关。用隔离器件实现了控制端与负载端的隔离。固态继电器的输入端用微小的控制信号,达到直接驱动大电流负载。

那么本文主要跟大家介绍一下固态继电器的故障问题,固态继电器烧坏的原因是什么?如何判断是否损坏了,应该在使用固态继电器的时候注意些什么呢?下面合泉小编带大家一起来了解一下。

固态继电器烧坏的原因


 一、如何判断固态继电器是否损坏

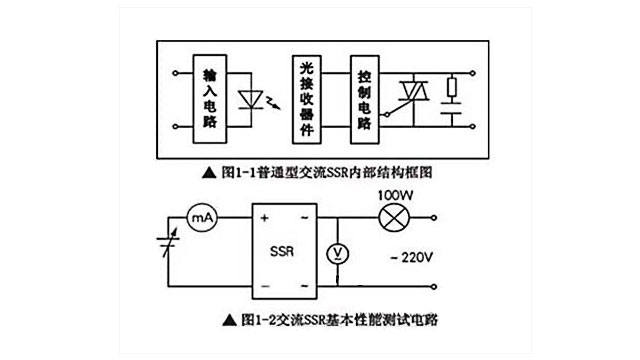

一般情况下,万用表不能判别SSR的好坏,正确的方法采用图1-2的测试电路:当输入电流为零时,电压表测出的电压为电网电压,电灯不亮(灯泡功率须25W以上);当输入电流达到一定值以后,电灯亮,电压表测出的电压为SSR导通压降(在1.5V以下)正常。反之,如果触发信号还没给上,负载就工作了,判断为损坏,给上信号不受控制,也判断为损坏,正常为,有信号通,没信号断。三相就是三路要同步工作才行。

固态继电器在使用的时候没有注意到不同种类继电器使用的条件问题。继电器使用不当才会导致在刚买到的时候就突然烧坏。下面先来介绍下固态继电器烧坏的几点原因。

  二、固态继电器烧坏的原因

1、这个也许是因为你选择的固态继电器的额定带载能力低于实际负载功率,没有按规定适当放余量。

2、要注意:固态继电器分为DC型,DD型和AC型等不同的型号,选择的时候要看看是否选对了,不会选就请用原厂原型号,也可请教生产厂家州合泉仪表科技有限公司

3、当固态继电器的电流大于或者等于10A的时候就必须加散热器了,实际负载电流最好不要大于固态继电器额定电流的1/2(阻性),感性不大于额定电流的1/3,加过载保护装置等,在选用的时候,有条件的话要选择额定电流大的固态继电器,这样才能保证足够的电流余量。余量选够还要注意散热器的大小,一般厂家会标配的。理论上散热器温度不大于70度,综上所述,经验更重要, 咨询热线:400-013-3413!
