单相固态继电器和三相固态继电器有哪些区别
返回列表 来源: 发布日期: 2020.09.11

相对于刚接触固态继电器不太清楚单相固态继电器和三相固态继电器的区别。下面twidec合泉小编为大家整理了它们之间的区别。

首先简单介绍下固态继电器(SSR)。它是一种无触点型开关器件,利用电子元件的开关特性,达到无触点、无火花的接通和断开电路的目的,采用光电耦合器实现输入输出之间的电气隔离。

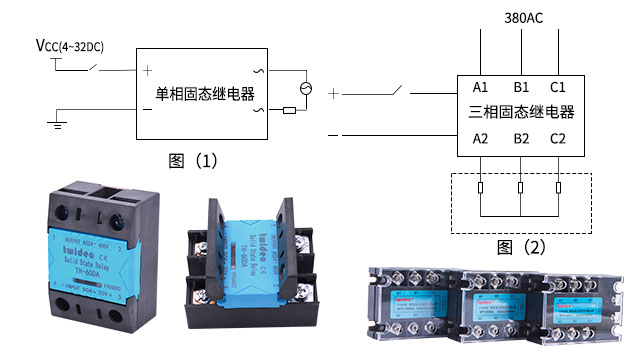

(1)单相固体继电器。它有两个输入控制端,两个输出端。输入端通过加直流或者者脉冲信号到达一定的电流值后,输出端就从断开状态变为导通状态。接线如下图(1)所示。

单相固态继电器和三相固态继电器的接线

(2)三相交流固体继电器。它相当于三个单相交流固态继电器,由两个输入控制端接三相负载,用开关直接控制切换,可以控制电机、加热器等三相负荷,如图(2)所示。

三相固态继电器是以三只双向可控硅作为三相的输出开关触点,三相增强型是以三组反并联单向可控硅作为三相开关输出触点。电容性负载、感性负载宜选用增强型。根据使用场合又分为过零触发和随机导通型。其中过零触发型应用较多,相当于开关,射频干扰小。随机导通型,移相触发,多用于调节电压,有干扰。
