电力调整器的 Modbus 通讯难题与破解之道

随着工业加热设备向数字化、网络化方向快速演进，电力调整器早已不再满足于仅接收 4-20mA 或 0-10V 的模拟量信号。如今，多数现场要求其通过 RS485 接口与 Modbus RTU 协议，将运行电压、负载电流、散热器温度以及故障报警状态实时上传至 PLC 或组态软件。然而，在实际项目调试中，很多工程师明明确认了硬件接线无误，但上位机仍然读不到任何有效数据，或者频繁弹出“通讯超时”的提示。

第一个常见陷阱：十六进制参数在转换与字节排序上的失误。

电力调整器的通讯手册中，控制命令和状态字通常以十六进制格式给出。例如，向寄存器写入“启动运行”或“故障复位”指令时，PLC 端必须严格按照设备底层定义的顺序来组织数据——尤其是高低字节的排列方式。不同品牌或型号的设备可能采用“大端”或“小端”模式，如果转换逻辑中有一位放错了位置，调功器不仅不会执行相应动作，反而可能返回一个异常码，让调试者一头雾水。更隐蔽的是，有些寄存器要求同时写入两个字节的状态掩码，若只凭直觉进行 HEX 到 DEC 的换算，极容易将位定义搞反，导致设备始终处于待机或错误锁定状态。

第二个常见陷阱：忽略了 Modbus 寄存器连续读取的空间限制。

不少工程师在编写轮询程序时，习惯用一条指令一口气从起始地址 0x00 读取到 0x30 附近的大段寄存器，认为这样效率最高。然而，电力调整器的寄存器地址表中，往往夹杂着“保留地址”或明确标注“不支持连续读取”的单元。一旦一次性跨越这些无效地址索取数据，轻则引起总线报文拥堵，重则直接令调功器响应超时——设备会因无法处理非法请求而静默丢弃后续通讯帧，造成整个产线的加热工段“假掉线”。

在协助客户进行现场排障与系统对接的过程中，合泉技术团队经常需要帮助电气工程师逐一梳理 Modbus 寄存器映射表，明确哪些地址可以批量读取、哪些必须单独访问。同时，也会协助核对十六进制底层参数与 PLC 数据块之间的转换关系。实际上，解决通讯故障，双绞屏蔽线的布线、单点接地等硬件措施只是第一步——它们是物理层的“骨架”；真正决定通讯是否通畅的，是报文结构中的功能码、起始地址、寄存器数量以及 CRC 校验是否完全符合设备协议规范。

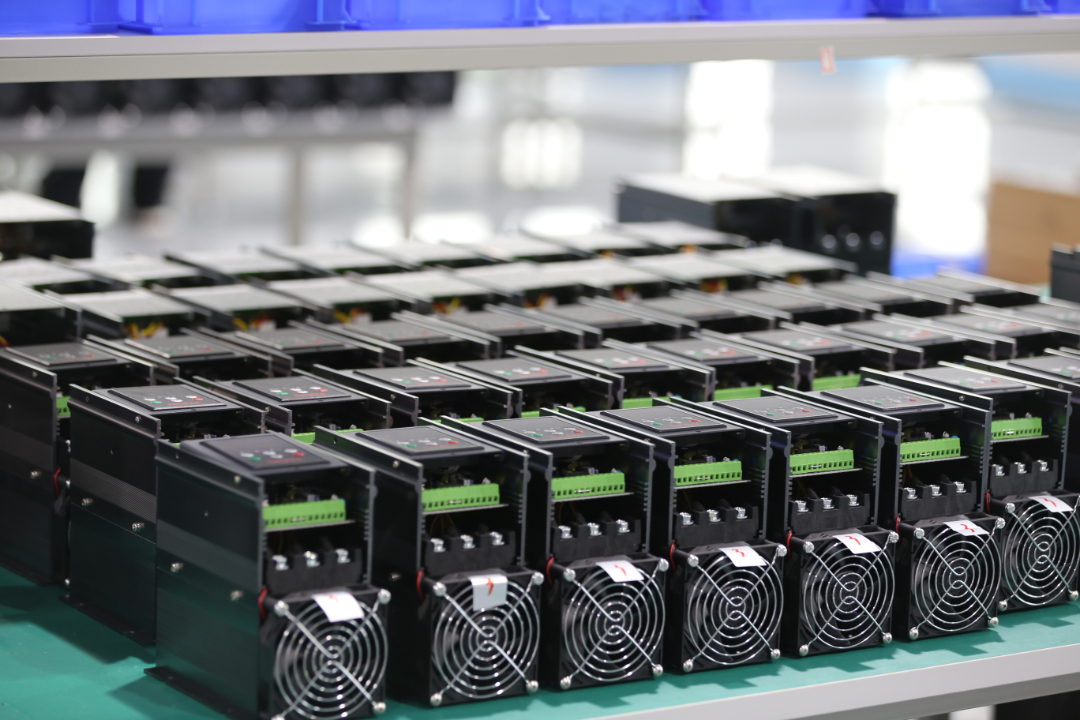

对于需要将数十甚至上百台加热设备联网的数字化车间而言，选择一款协议文档开放透明、寄存器定义清晰、且厂商能够提供深层技术支持的电力调整器，无疑能为后期的系统集成和代码调试节省大量时间与试错成本。合泉系列电力调整器在设计之初便充分考虑了现场通讯的复杂场景，不仅严格遵循标准 Modbus RTU 规范，更在寄存器布局上避免了非连续读取的陷阱，配合详尽的中文调试手册与远程协助服务，帮助用户快速跳过那些“看不见的坑”。
