如何保护晶闸管电路的呢?

返回列表 来源: 发布日期: 2021.03.01

晶闸管的保护电路,大致可以分为两种情况:一种是在适当的地方安装保护器件,例如,R—C阻容吸收回路、限流电感、快速熔断器、压敏电阻或硒堆等。再一种则是采用电子保护电路,检测设备的输出电压或输入电流,当输出电压或输入电流超过允许值时,借助整流触发控制系统使整流桥短时内工作于有源逆变工作状态,从而抑制过电压或过电流的数值。固态继电器一般多数用晶闸管(可控硅)为功率主件。

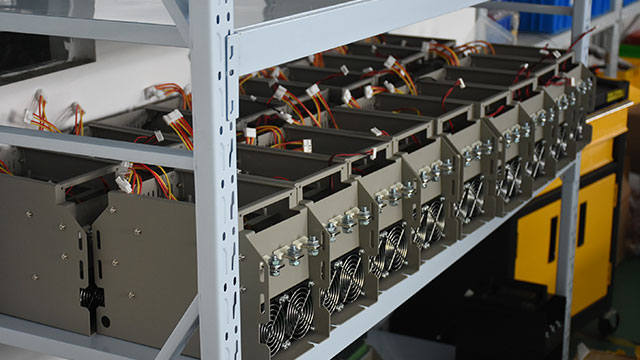

电力调整器11


一. 晶闸管的过流保护

晶闸管设备产生过电流的原因可以分为两类:一类是由于整流电路内部原因, 如整流晶闸管损坏, 触发电路或控制系统有故障等; 其中整流桥晶闸管损坏类较为严重, 一般是由于晶闸管因过电压而击穿,造成无正、反向阻断能力,它相当于整流桥臂发生永久性短路,使在另外两桥臂晶闸管导通时,无法正常换流,因而产生线间短路引起过电流.另一类则是整流桥负载外电路发生短路而引起的过电流,这类情况时有发生,因为整流桥的负载实质是逆变桥, 逆变电路换流失败,就相当于整流桥负载短路。另外,如整流变压器中心点接地,当逆变负载回路接触大地时,也会发生整流桥相对地短路。

1. 对于第一类过流,即整流桥内部原因引起的过流,以及逆变器负载回路接地时,可以采用第一种保护措施,最常见的就是接入快速熔短器的方式。

2. 对于第二类过流,即整流桥负载外电路发生短路而引起的过电流,则应当采用电子电路进行保护。

 二. 晶闸管的过压保护

晶闸管设备在运行过程中,会受到由交流供电电网进入的操作过电压和雷击过电压的侵袭。同时,设备自身运行中以及非正常运行中也有过电压出现。

1. 过电压保护的第一种方法是并接R—C阻容吸收回路,以及用压敏电阻或硒堆等非线性元件加以抑制。

2. 过电压保护的第二种方法是采用电子电路进行保护。

三. 电流上升率、电压上升率的抑制保护

1. 电流上升率di/dt的抑制

晶闸管初开通时电流集中在靠近门极的阴极表面较小的区域,局部电流密度很大,然后以0.1mm/s的扩展速度将电流扩展到整个阴极面,若晶闸管开通时电流上升率di/dt过大,会导致PN结击穿,必须限制晶闸管的电流上升率使其在合适的范围内。其有效办法是在晶闸管的阳极回路串联入电感。

2. 电压上升率dv/dt的抑制

加在晶闸管上的正向电压上升率dv/dt也应有所限制,如果dv/dt过大,由于晶闸管结电容的存在而产生较大的位移电流,该电流可以实际上起到触发电流的作用,使晶闸管正向阻断能力下降,严重时引起晶闸管误导通。为抑制dv/dt的作用,可以在晶闸管两端并联R—C阻容吸收回路。
