热电偶交叉点焊接热点的特点有哪些呢?

返回列表 来源: 发布日期: 2021.02.27

目前,随着热电偶的应用场合越来越多,但是也有很多人对热电偶交叉点焊接热点不是很了解,下面合泉仪表小编来和大家说说热电偶交叉点焊接热点的特点有哪些。

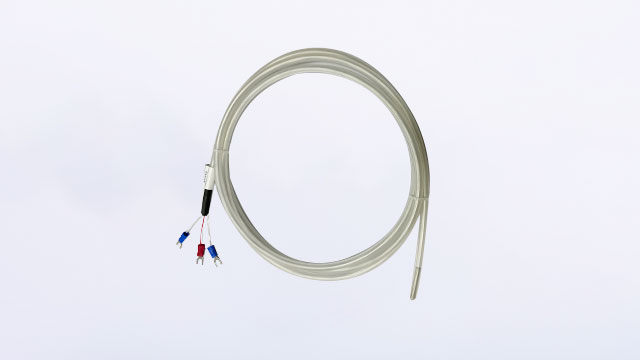

热电偶11


热电偶交叉点焊接热点主要有以下几个特点:

①热点焊接无污染。

在焊接机高强电场作用下,3~5s时间内将铂铑热电偶铂铑丝正极和负极端部自行焊接在一起。由于不需要外加任何材料介质,作业全过程避免了偶丝和焊点的污染现象。

②焊点均匀、准确、效率高。

铂铑热电偶铂铑丝焊接时正极与负极呈十字交叉状,焊点只是两金属丝直径叠加部分,偶丝粗细不变,每个焊点大小都相同,实现了热点大小均匀的要求。焊接后,将正、负极丝展开,焊点对准中心标识线,立即在专用剪切器上定尺剪断偶丝,全长误差仅为0.1mm。经实测具有一周工作经验的操作工,每小时能加工铂铑偶丝350~540对。

③节省铂铑丝10% ~15%,电弧熔焊铂铑丝时,每对正负极偶丝需要烧熔3 5mm,用来形成圆球状焊点,若做27mm的偶丝,需要剪切丝材(铂丝和铂铑丝)各30~32mm。交叉点焊接时,焊点以外的多余部分只有 0.3~0.5mm,做27mm的偶丝,只需27.3~27.5mm的料。两种工艺对比,采用交叉点焊比用电弧熔焊每对偶丝节省2.7~4.5mm

以上是交叉点焊接热点的主要特点,这也是保证热电偶使用的一个重要的一点,标准热电偶是指国家标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的热电偶,它有与其配套的显示仪表可供选用。非标准化热电偶在使用范围或数量级上均不及标准化热电偶,一般也没有统一的分度表,主要用于某些特殊场合的测量。 热电偶不能安装在被测介质很少流动的区域内,当用热电偶测量管内气体温度时,必须使热电偶逆着流速方向安装,而且充分与气体接触。
