智能温控表接固态继电器详解

返回列表 来源: 发布日期: 2021.05.28

温控表有继电器、固态继电器电压输出、电流0-10V、4-20mA输出、1路或2路报警等不同的输出方式。您可以根据自己的不同需要选择合适的控制方式。图片一示例为固态继电器与温控仪的组合,其他控制方式可能会不同。

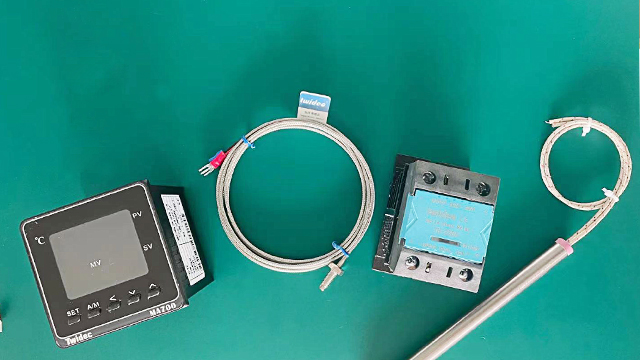

温控表有很多尺寸,合泉仪表小编先用了一个48*48开孔的温控表,其他尺寸的温控表也有规格的,像合泉仪表的温控表尺寸规格还有:72*72、48*96、96*96。固态继电器用的直流控交流SSR-250DA。图一从左至右分别是温控表、热电偶、固态继电器、模具加热管。

智能温控表接固态继电器图1

图一

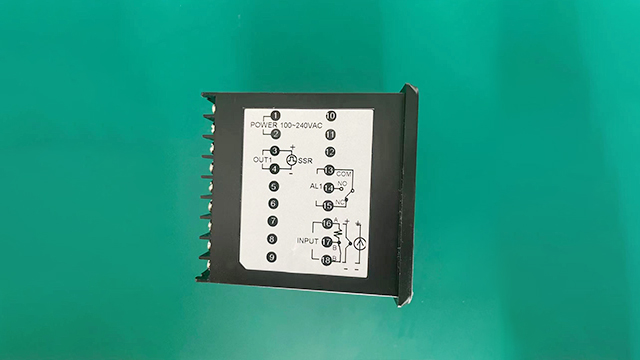

图二智能温控表上面有丝印的详细的接线图,可以参考一下接线图。


智能温控表接固态继电器图2

图二

端子1和2一般是温控表电源 220V电源。


温控表接固态继电器图3

图三

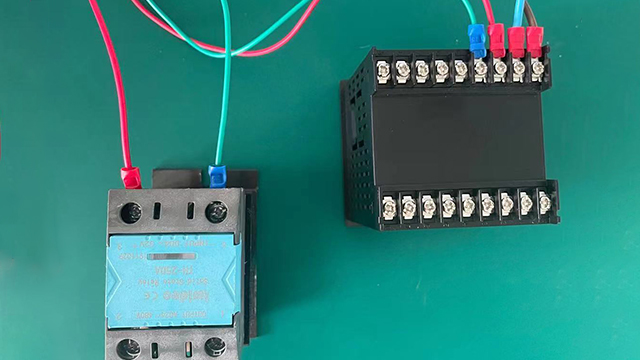

按照图三所示,端子3和4接固态继电器的3和4端子,固态继电器3和4端子为直流3-32V,固态继电器端子1和2为40-480V。

温控表接固态继电器器详细图4

按照图4所示, 16段子和18端子是接热电偶的,图上采用的是K型热电偶,热电偶分±,红色接+,蓝色接-。

温控表接固态继电器器详细图5

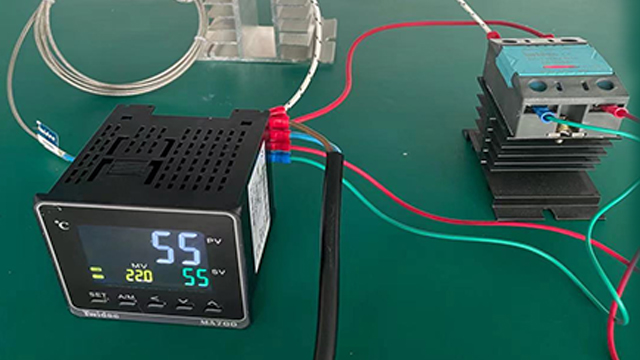

如图五所示,通电测试,温控表控温精确,自整定后,精度能够保持在1度左右

以上就是温控表接固态继电器的详细图解,如果您还有任何关于温控产品问题,欢迎拨打合泉仪表热线电话:400-013-3413!
