选择固态继电器应注意哪些?

返回列表 来源: 发布日期: 2021.03.10

在很多人的潜意识里,都知道固态继电器是具有隔离功能的无触点电子开关,在开关过程中无机械接触部件。不同种类的固态继电器功能性及用处也有非常大的差别,接下来合泉小编和大伙儿分享一下选择固态继电器的注意要点及相匹配的散热器。

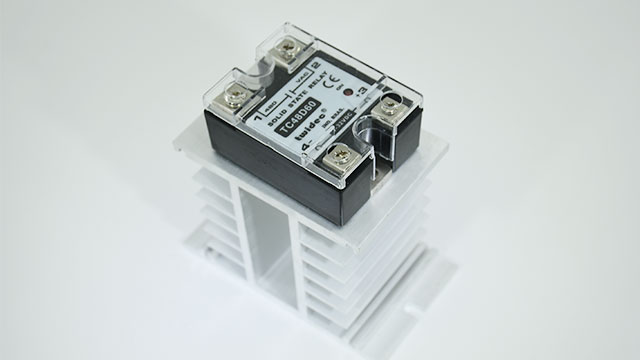

固态继电器1

合泉固态继电器

一、首先,选择固态继电器应该知道它的三个参数:

1、控制信号:3-32vdc,90-250vac,输出是直流还是交流?

2、负载电流:实际电流是用单相功率除以电压得到线路电流。

3、什么样的负载,在最佳散热条件下,电阻负载取额定电流2倍以上,感性负载取额定电流3倍以上,频繁启动或环境恶劣时取额定电流。

 二、散热问题。

实际电流相对较小(1a-2a),一般不需要冷却。一般情况下,当实际电流大于2a时,选用本公司较小的散热器,如ys-d1、ys-s2等,当实际电流较大(大于20)时,应加风冷和小冷。

发热量的计算公式(两种):

1、发热量=实际负载电流(安培)×1.5瓦/安培

以上公式适合于单相固体继电器、单相交流调压模块、R系列固体调压器,而对三相固体继电器、三相交流调压模块,其实际负载电流应为三相负载电流之各。

2、发热量=实际负载电流(安培)×3.0瓦/安培

以上公式适合于单相全控整流模块。

散热器的作用是将固态继电器或模块产生的热量进行散热,但实际上(考虑到价格因素),很难一句话确定散热器的尺寸,因为散热效果不仅与散热器的尺寸有关,但也与环境温度(季节)、通风条件(自然冷却或强制冷却和风量)、安装密度等因素有关。散热效果参考标准:固态继电器或组件的底板(与散热器接触面)温度不超过80℃。因此,在实际应用中,可以在散热器安装面上固态继电器或模块边缘附近(20mm以内)安装一个70℃温度开关(带一对常闭触点),固态继电器或模块的控制信号可以串联在这对常闭触点上。这样,当检测点温度超过70℃时,常闭触点跳脱,切断控制信号,强制固态继电器或模块的输出闭合,使其得到保护。一般情况下,在每相实际电流超过50a、安装密度大、环境温度高的地方,最好采用温度开关保护。

选用散热器除考虑上述因素外,还要考虑固体继电器或模块本身体积与散热器能否相配,以及散热器在机柜中的安装空间。但最终要保证即使在最恶劣的情况下固体继电器或模块的底板温度也不得超过70℃。
