TS三相电力调整器的控制模式

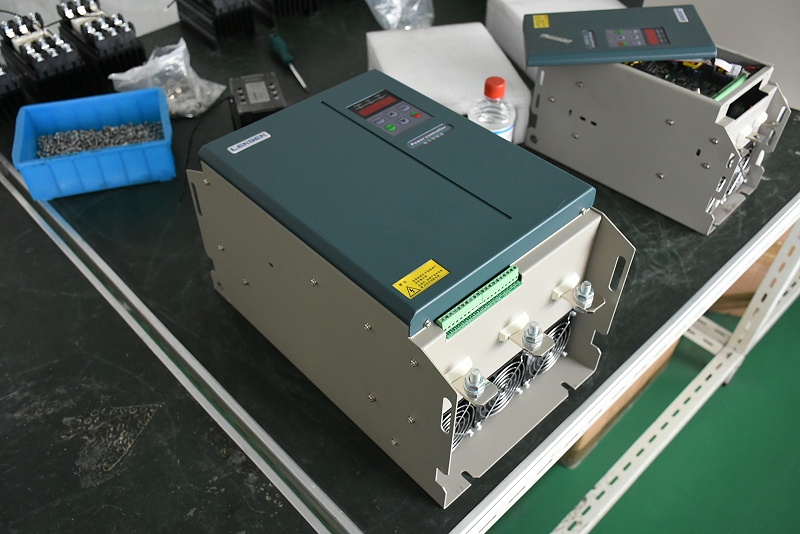

今天给大家介绍一下合泉TS数显三相电力调整器的控制模式。

TS数显电力调整器控制模式功能说明：

1.恒电压控制模式

  控制模式设置： P-24 参数=0

  使电压输出值恒定在电压给定值上的控制方式。

2.恒电流控制模式

  控制模式设置： P-24 参数=1

  使电流输出值恒定在电流给定值上的控制方式。

3.恒功率控制模式

  控制模式设置： P-24 参数=2

  使功率输出值恒定在功率给定值上的控制方式。

以上控制模式当电网电压发生波动或负载阻抗发生变化时，调节器以PID规律进行调节。均适用于感性、阻性和容性负载。

4.开环控制模式

  控制模式设置： P-24 参数=3

  直接以输出值来控制晶闸管开通量的控制方式。当电网电压发生波动或负载阻抗发生变化时，电压或电流不能保持恒定。适用于感性、阻性和容性负载。

5.周波过零控制模式

  控制模式设置： P-24 参数=4（周波过零）、5（定周期过零）

  对电网没有谐波污染的控制方式。以输入值决定晶闸管在100个周波中开通的周波数，适用于纯阻性负载。

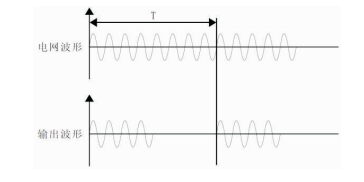

  周波过零是一种变周期过零控制方式，通断速度快；定周期过零是一种周期为2秒的按占空比通断时间的过零方式，定周期过零调功输出波形示意图，图示为给定50%。
