如何用最简单的方法测量可控硅的好与坏?

返回列表 来源: 发布日期: 2021.03.08

可控硅现在应用广泛,应用领域有:固态继电器、功率调节器、晶闸管调压器、晶闸管模块、力矩电机控制器、整流调压器等,下面让合泉小编和大家一起来谈谈如何用最简单的方法测量可控硅。

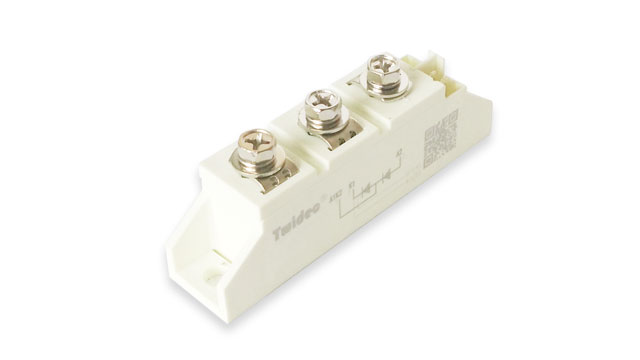

可控硅模块

可控硅模块

用万用表判断时可控硅的好坏时,先将万用表的两个表笔连接到可控硅两个端面,电阻应无限大(探头基本不移动),然后再将表笔转另一个方向。如果这两个步骤中电阻很小,则代表可控电路损坏。

进行以下测量:将黑笔(仪表内的蓄电池正极)连接到控制极(中间引线输出),并将红色笔(表中的蓄电池)连接到阳极(远离控制杆远的端面)。在这个时候,应该有很大的阻力。然后反向测量笔,电阻值仍应较大(指针基本不动)。

然后将黑色笔(仪表中的电池+)连接到控制极(中间导线),将红色笔(仪表中的电池-)连接到阴极(靠近控制极的一端(中间导线)。这时,应该有几十到几百欧姆的电阻。然后反向测量笔,电阻值应略大于上次测量值(差异可能不明显)。如果测试结果如上所述,则可控硅良好,否则可控硅损坏。
