如何用最简单的方法测量晶闸管电力调整器的好与坏

返回列表 来源: 发布日期: 2021.02.23

晶闸管电力调整器现在应用广泛,它的应用领域有:固态继电器、功率调节器、晶闸管调压器、晶闸管模块、力矩电机控制器、整流调压器等,下面合泉小编来和大家谈谈如何测量晶闸管电力调整器。

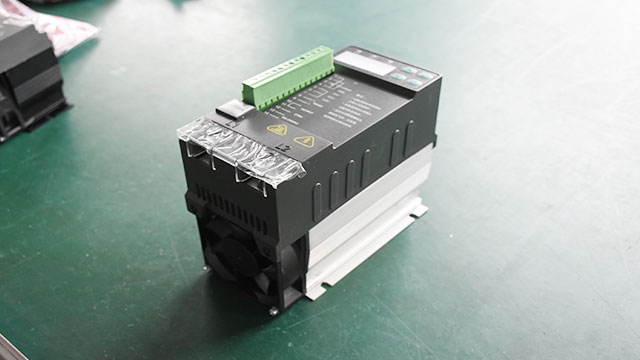

电力调整器11

合泉电力调整器

用万用表判断时,先将万用表的两个表笔连接到晶闸管电力调整器的两端,电阻应为无穷大(表笔基本不动),然后将表笔反过来也是这样。如果这两步测量电阻很小,说明可控电路损坏。

进行以下测量:将黑色笔(仪表中的电池+)连接到控制极(中间引出),将红色笔(仪表中的电池-)连接到阳极(远离控制极的端面)。在这个时候,应该有很大的阻力。然后反向测量,电阻值仍应较大(指针基本不动)。

然后将黑色笔(仪表中的电池+)连接到控制极(中间导线),将红色笔(仪表中的电池-)连接到阴极(靠近控制极的一端(中间导线)。这时,应该有几十到几百欧姆的电阻。然后反向测量,电阻值应略大于上次测量值(差异可能不明显)。如果测试结果如上所述,则晶闸管电力调整器良好,否则晶闸管电力调整器损坏。
