热电偶和热电阻之间的关系是什么?

返回列表 来源: 发布日期: 2022.02.09

热电阻热电偶是温度测量仪表中常用的测量元件,这两种测量元件都是通过直接接触物体来测量温度的。当然,我们也需要理解两者之间的区别。只有这样,我们才能完成这个测量元件的选择。

热电偶和热电阻之间有几个主要区别。首先,在信号上两者是不同的,热电阻是需求进过温度转化成电阻从而进行测量,通过了解电阻值,从而可以了解正确的温度数据;而热电偶就是讲温度转化成热电势的信号来进行测量温度。所以两者在自身测量的信号上是必定不同的。

其次,两者的测温原理也不同。热电阻测温是基于金属导体的电阻值随温度升高而增大的特性。其主要特点是测量精度高,性能稳定。其中,铂热敏电阻的测量精度最高。它不仅广泛应用于工业温度测量,而且被制成标准参考仪器。

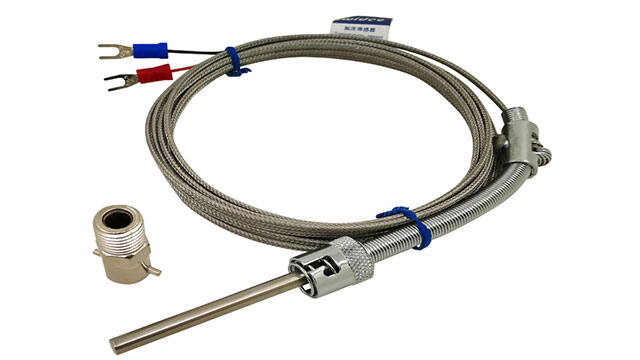

温度传感器

合泉温度传感器 支持非标定制

热电偶是由两种不同材料的导体或半导体焊接而成的闭合电路。当两个导体的两个持续点之间存在温差时,它们之间会产生电动势,从而在电路中形成大小电流。这种现象称为热电效应。

第三,分类上也存在差异。现在大部分热电阻大部分是单一金属;热电阻的刻度号包括cu50、PT100、PT1000等,前面的字母表示热电阻的材质,后面的数字表示热电阻的电阻值。热电偶则是由两端连接有不同元件(称为热电偶丝或热电极)的两根导线组成的电路;热电偶常用的分度号为K型。

最后,连接方式不同。热电阻目前有两线制、三线制以及四线制三种接线方式,我们常用的就是三线制接线方式。这是因为测量热阻的电路通常是不平衡电桥。采用三线制的话,一根导线连接到电桥的电源端,另外两根导线分别连接到热电阻所在的桥臂及其相邻的桥臂。这样可以消除导线电阻引起的测量误差,大大提高测量精度。热电偶都是双线制的;与热电阻的电阻输出不同,热电偶输出MV信号。

在选择热电偶还是热电阻时,还是要根据需求来进行挑选。只有选择了合适的温度传感器才能对温度进行精准的测量。

    苏州合泉仪表科技有限公司 专业生产制造温度传感器已有14余年,合泉温度传感器精度高,耐高低温防水防腐蚀,可非标定制。如果您有任何关于温度传感器的问题,欢迎来电咨询!
