固态继电器工作原理介绍

返回列表 来源: 发布日期: 2021.05.26

固态继电器按照触发形式可分为零电压型固态继电器(z)和相位调制型固态继电器(P)。当适当的控制信号应用于固态继电器输入端时,P型固态继电器SSR立即开启。当固态继电器的控制信号退出时,负载电流低于双向电力调整器电流(交流反向)时,固态继电器断开。

合泉固态继电器

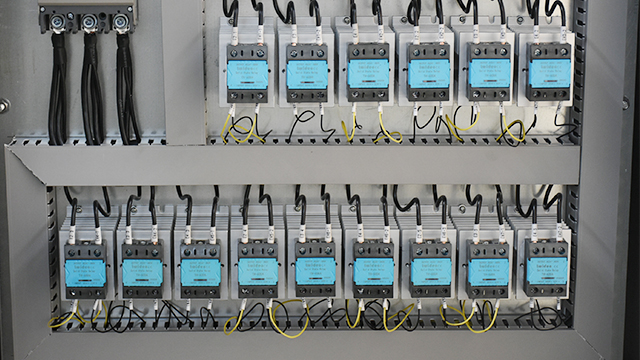

合泉TH固态继电器应用场景

固态继电器是由固态元件组成的无触点开关,具有工作安全可靠、寿命长、无触点、无火花、无污染、高绝缘、高耐压(越过2.5kv)、低触发电流、开关速度快、可与数字电路巨配,以阻燃型环氧树脂为原料,采用灌封技术,使与外界隔离,具有良好的耐压、防潮、防腐、抗震动等性能。 固态继电器内部采用电压过零时开启,负载过零时关断的特性,在负载上可以得到一个完整的正弦波形。因此电路的射频干扰很小,可降低感性负载(如风扇、三相电动机等)的反电动势以及驱动阻性负载(如白炽灯、发热丝等)时可显著降低浪涌电流等优点。

Z型固态继电器内部有过零检测电路。当固态继电器输入信号Vin被应用时,这时当固态继电器负载电源电压达到过零区域时,固态继电器才能开启,这可能导致电源延迟半个周期。Z型固态继电器的关断条件与p型固态继电器相同,但由于负载电流接近正弦波,高次谐波干扰小,所以z型固态继电器应用更加广泛。

有的公司固态继电器产品由于采用输出器件不同,有普通型(S,采用双向可控硅元件)和增强型(HS,采用单向可控硅元件)之分。当加有感性负载时,在输入信号截止t1之前,双向可控硅导通,电流滞后电源电压90O(纯感时)。t1时刻,固态继电器输入控制信号撤销,双向可控硅在小于维持电流时关断(t2),可控硅将承受电压上升率dv/dt很高的反向电压。这个电压将通过双向可控硅内部的结电容,正反馈到栅极。如果超过双向可控硅换向dv/dt指标(典型值10V/s,将引起换向恢复时间长甚至失败。单向可控硅(增强型SSR)由于处在单极性工作状态,此时只受静态电压上升率所限制(典型值200V/s),因此增强型固态继电器HS系列比普通型固态继电器的换向dv/dt指标提高了520倍。由于采用两只大功率单向可控硅反并联,改变了电流分配和导热条件,提高了SSR输出功率。增强型SSR在大功率应用场合,无论是感性负载还是阻性负载,耐电压、耐电流冲击及产品的可靠性,均超过普通固态继电器,并达到了进口产品的基本指标,是替代普通固态继电器的更新产品。

固态继电器的应用S系列固态继电器,HS系列增强型固态继电器、可以广泛用于:计算机外围接口装置,恒温器和电阻炉控制、交流电机控制、中间继电器和电磁阀控制、复印机和全自动洗衣机控制、信号灯交通灯和闪烁器控制、照明和舞台灯光控制、数控机械遥控系统、自动消防和保安系统、大功率可控硅触发和工业自动化装置等。

以上就是固态继电器的工作原理简单介绍,如果您还有任何关于固态继电器的问题,欢迎致电合泉仪表技术服务热线,我们将耐心为您解答关于固态继电器的问题!
