电力调整器如何过零保护?

返回列表 来源: 发布日期: 2020.10.15


电力调整器 电路的工作原理如图1所示。它由电源电路,交流过零检测电路,十进制计数器/脉冲分配器和双向晶闸管组成。 在通过变压器T降低220V的城市电源后,由二极管VD1和VD2组成的全波整流电路被整流,C滤波并提供给电力调整器的整个电路。 在通过二极管VD3和VD4进行全波整流之后,将获得的脉动DC电压添加到R1之后的运算放大器IC1的反相输入端。

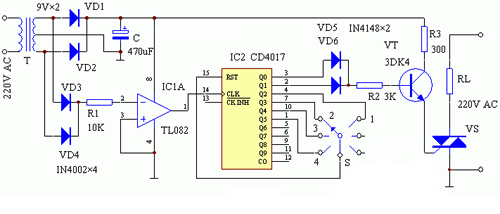

电力调整器电路图

       IC2用于计数和分配零交叉脉冲,以生成SCR触发信号。当S处于“ 3”档时,IC2执行四进制计数,并且对于4个过零脉冲的每个输入仅生成2个触发脉冲以触发三端双向可控硅开关的导通,因此该档是半功率的 齿轮。 该图显示了4档。 由于IC2具有10个输出端子,因此通过适当组合这些输出端子,可以获得不同的动力齿轮。 VT作为大电流开关连接,可以触发不同流量的大电流晶闸管VS,以使电力调整器更可靠的工作。

      其中,IC1使用通用运算放大器集成电路(例如LM324N,TL082等)。 IC2使用CD4O17。 VT采用3DK4或其他β≥100的中功率开关晶体管。 VS应根据负载电流选择,其耐压不低于600V,可以提高电力调整器感性负载的耐压。 T使用2〜3W的变压器,次级电压为9V。 S是电源选择开关,可以使用瓷带开关。 其他组件没有特殊要求,可以根据图中所示的数值进行选择。

      看到这里,相信大家对电力调整器过零保护的原理有了一定的了解,合泉专注生产电力调整器14余年,电力调整器研发团队成员均为本行业从业10年以上的工程技术人员。相关技术已经走在了行业前沿,如果你想了解关于电力调整器的知识,欢迎来电咨询!
