可控硅模块的使用中不能忽视的2点问题

返回列表 来源: 发布日期: 2021.06.10


在电子元器件中,可控硅模块 采用单向或双向晶闸管作为电器的开关和调压执行元件。它不仅可以控制直流和交流电路的负载功率。下面合泉仪表小编和大家来谈谈关于SCR的相关问题。

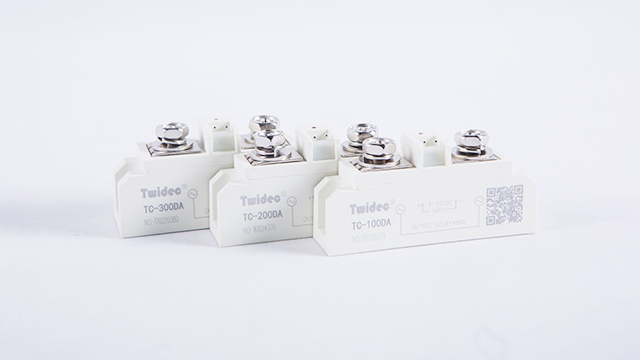

可控硅模块

可控硅模块

1、触发电路的问题

  如果要让可控硅模块触发导通,除了要有足够的触发脉冲幅度和正确的极性以外,触发电路和可控硅阴极之间必须有共同的参考点。有些电路从表面看,触发脉冲被加到可控硅的触发极G,但可控硅模块的阴极和触发信号却无共同参考点,触发信号并未加到可控硅模块的G—K之间,可控硅模块不可能被触发。

2、电感负载的应用

  可控硅模块用于控制电感负载,譬如电风扇、交流接触器、有变压器的供电设备等,则不同。因为这种移相式触发电路,可控硅模块在交流电半周持续期间导通,半周过零期间截止。当可控硅模块导通瞬间,加到电感负载两端电压为交流电的瞬时值, 有时可能是交流电的大值。根据电感的特性,其两端电压不可能突变,高电压加到电感的瞬间产生反向自感电势, 反对外加电压。外加电压的上升曲线越陡,自感电势越高,有时甚至超过电源电压而击穿可控硅模块。因此,可控硅模块控制电感负载,首先其耐压要高于电源电压峰值1.5 倍以上。此外,可控硅模块两电极间还要并联接入RC尖峰吸收电路。常用10— 30Ω/3W 以上电阻和 0.1—0.47uF/600V 的无极性电容。

  交流调功电路中,可控硅模块是在交流电过零期间所关断的, 从理论上来讲,关断时候的电流变化状况是零,没有感应电压的产生。加入RC尖峰抑制电路,目的是为了抑制可控硅模块导通时的自感电势尖峰。如果不加入电路,不但可控硅极易击穿,负载电路的电感线圈也会产生匝间、或电机绕组间击穿,这个点是绝 对不能忽视的。
